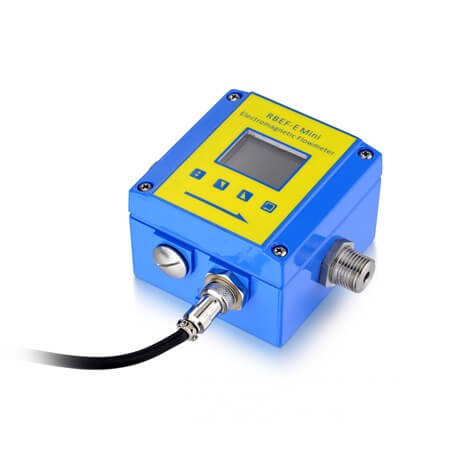

Medidor magnético de bajo flujo

Compartir con:
  • Baja inversión y costos operativos.
  • ± 0.5% de precisión de la lectura (a partir de 0.25 fps a 15 fps [0.08 a 4,6 m / s]))
  • Relación de abertura amplia de 60: 1
  • No intrusivo, sin piezas móviles para desgastarse, mantenimiento, los costos de reparación bajos y toleran los flujos altos sin daños
  • El orificio ligeramente modificado permite el flujo sin obstrucciones y minimiza las perturbaciones de flujo y los requisitos de tubería recta
  • 7 tamaños de línea (1/2 \", 3/4 \", 1 \", 1-1 / 2 \", 2 \", 3 \", & 4 \")
  • Vivienda portado con \"Compatibilidad térmica de pozos\" para sensores (gestión de energía)
Estado de Disponibilidad:
Cantidad:


Medidores magnéticos de bajo flujoIntroducción

Medidor de flujo magnético de bajo flujo (mini medidor de flujo magnético) extremadamente compacto, bajo costo, medidor de flujo magnético inductivo (incluido el transmisor y sensor), el medidor de flujo magnético mini inductivo es el orificio completo para la medición de bajo flujo y la solución perfecta para medir el flujo de líquidos conductivos en aplicaciones donde la confiabilidad y la pérdida de baja presión de un Magmeter se desean a un precio económico en comparación con los modelos finales. Este magmeter mide el flujo utilizando el principio de inductiva magnética. Según la ley de inducción magnética de Faraday, la corriente se induce en un conductor a medida que se mueve a través de un campo magnético. La cantidad de corriente inducida es directamente proporcional a la velocidad del conductor en movimiento. Un líquido conductor que pasa a través del cuerpo del medidor de flujo actúa como el conductor. El cuerpo del medidor de flujo contiene un conjunto de bobinas electromagnéticas que generan el campo magnético. Los electrodos montados en el cuerpo del medidor de flujo recogen la corriente, cuya magnitud es proporcional al caudal.



El medidor de flujo magnético de bajo flujo es un monitoreo de flujo de líquido diseñado especial en procesos industriales, como para alimentos y bebidas, controlador de llenado químico y farmacéutico, aplicaciones de plomería.


Los magmeteros son ideales para su uso en el campo de la ingeniería mecánica y la construcción de plantas, no hay piezas móviles, RS485, frecuencia y salida de 4 a 20 mA, sin requisitos de sección de entrada, sin mantenimiento, y el instrumento está disponible en tres tamaños diferentes. Todos los medidores de flujo magnético inductivo se entregarán con un certificado de calibración de obras.

Medidores magnéticos de flujo bajo ffallecimiento


    • Forros de pe, peek o cerámica

    • Velocidad de fluidos Rango de 0.01M / S - 10M / S, ideal para aplicaciones de flujo

    • Conexiones de proceso de ½ \"NPT o BSP

    • Ideal para aplicaciones de flujo extremadamente bajas.

    • Cuenta con un sensor de temperatura de PT1000 incorporado; Resolución 0.1 ° F

    • Disponible con electrodos de SS # 316L o Hastelloy C

    • Alta precisión - ± 0.5% de lectura (velocidad> 0.6m / s) o ± 3 mm / s (velocidad ≤ 0.6m / s)

    • Disponible con salidas de relé de 4-20 mA y 0-5kHz.

    • Modbus RS485; Opcional para la versión con pantalla, estándar para la versión ciega

Medidores magnéticos de bajo flujo specificación



Tamaños:½ \"NPT / BSPP6, 8 o 10mm i.d.
Rango de medición:0.01m / s - 10 m / s, bidireccional
Temperatura:140 ° F (60 ° C) para PE, 195 ° F (90 ° C)
Precisión:± 0.5% de la lectura (velocidad> = 0,5 m / s)> 0.6 o ± 3 m / s (velocidad <0,6 m / s)
Presión:Hasta 150 psig (10 barg)
Material :Tubo de medición: PE, PEEK o CERÁMICA
Conductividad:debe ser ≥ 20 μs / cm
Electrodo y puesta a tierra:Acero inoxidable # 316L, Hastelloy C
Proteccion:IP 65
Alojamiento:Aluminio (estándar)
Temperatura ambiente:-15 ~ 140 ° F (-25 ~ 60 ° C)
Entrada de cable:2 x pg11
Excitación de la resistencia:Debe ser menos de 10 Ω
Conexiones de proceso:G-½ \"o ½ \" NPT Aluminio (estándar), acero inoxidable # 316 (opcional)
Fuente de alimentación :24 VDC, ≤ 100mA

Selección de modelo de medidor de flujo magnético de bajo flujo


Tamaño de la tubería

1.5

DN1.5

3

Dn3

6

Dn6

8

Dn8

10

DN10

15

DN15

20

DN20


Poder

D

18-36vdc


Monitor

N

Ciego

NUEVA HAMPSHIRE

Ciego + Handheld (RS485 Communicator)

D

Con pantalla


Electrode

S

SS316L

H

HC


Transatlántico

paquete

OJEADA

C

Cerámico


Producción

A

4-20mA

P

Legumbres

R

Relé

M

RS485

S

Otros, pls aclaran


Aporte

N

Sin sensor de temperatura

T

Con sensor de temperatura


Temperatura

1

90 ℃ para el vistazo o forro cerámico

2

Especial, aclarar


Tipo de conección

G1 / 2

G 1/2 \"- ISO 228 externo

G1 / 4

G 1/4 \"- ISO 228 externo


NPT1 / 4

NPT1 / 4 \"

ESTRUENDO

Brida DIN (SS304)

Ansi

Brida ANSI (SS304)

S

Otros, pls aclaran


Rango de flujo

1

0.3 a 0.6m / s

2

Más de 0.6m / s


-MANUALES

Medidores magnéticos de bajo flujo

-Ficha de datos


Aplicación de bajos medidores magnéticos de flujo

Especiales están diseñados para el monitoreo de flujo, la medición del flujo, la dosificación y el conteo:


Alimentos y bebidas:

Sistema de dosificación modular para rellenar líquidos conductores en maquinaria de embalaje (máquina de llenado del medidor de flujo)


  • Agua

  • Bebidas sin alcohol

  • Leche y lácteos

  • Cerveza

  • Jugos de frutas y otros fluidos con fibras.


Control de proceso químico;

Sistemas de enfriamiento y circuitos de enfriamiento.

Farmacéutico;

Aplicaciones de plomería

Para sistemas de alimentación animal automatizado (como pantorrilla, cerdo y pollo).
