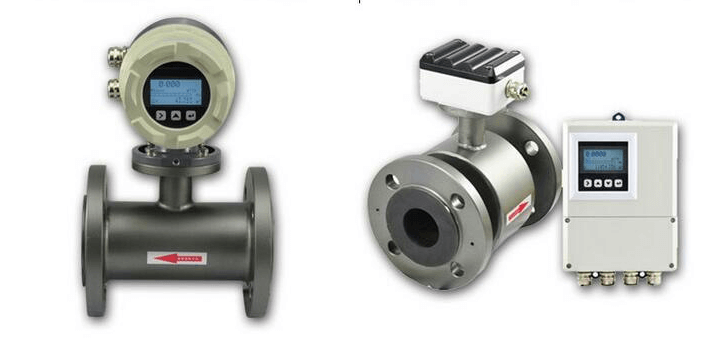

El medidor de flujo magnético bridado proporciona una medición de flujo altamente precisa para una amplia variedad de aplicaciones de fluido conductor. El medidor de flujo de agua magnética es un medidor de flujo volumétrico que mide líquidos o lodos líquidos que tienen una conductividad mínima de 5 μs / cm. Basado en la ley de la inducción electromagnética de Faraday. El medidor de flujo de agua magnética es ideal para aplicaciones de aguas residuales o cualquier líquido sucio que sea conductor o basado en agua. Se usa ampliamente en el tratamiento del agua, la medición y el control de las aguas residuales de protección ambiental, el fabricante de papel y otros procesos de producción industrial y agrícola para la medición y el control del flujo.
No se ve afectado por los cambios en la densidad fluida, la viscosidad, la temperatura, la presión y la conductividad. El principio de medición lineal puede lograr una medición de alta precisión;
No hay piezas de bloqueo de flujo en el tubo de medición. La pérdida de presión es pequeña, y los requisitos para las secciones de tubería recta son bajas;
Diámetro nominal DN6-DN3000 cubre una amplia gama. Hay muchas opciones de forro y electrodos. Puede cumplir con los requisitos de medir una variedad de fluidos conductores;
El convertidor adopta la excitación de onda rectangular de baja frecuencia de frecuencia programable. Mejora la estabilidad de la medición del flujo y tiene una baja pérdida de energía;
El convertidor adopta microprocesador incrustado de 16 bits. Procesamiento digital completo, velocidad de cálculo rápido. Sólida capacidad anti-interferencia, medición confiable. Alta precisión, rango de medición de flujo hasta 1500: 1;
Pantalla LCD retroiluminada de alta definición. Fácil de usar, fácil de operar, fácil de aprender y entender;
Con la salida de la señal de comunicación digital RS485 o RS232;
Con la función de medición de conductividad, puede juzgar si el sensor está vacío o no. Con la función de autocomprobación y autodiagnóstico;
Adopte dispositivos SMD y tecnología de montaje en superficie (SMT). Confiabilidad de alto circuito;
Puede ser utilizado en las correspondientes ocasiones a prueba de explosiones.
El medidor de flujo magnético bridado proporciona una medición de flujo altamente precisa para una amplia variedad de aplicaciones de fluido conductor. El medidor de flujo de agua magnética es un medidor de flujo volumétrico que mide líquidos o lodos líquidos que tienen una conductividad mínima de 5 μs / cm. Basado en la ley de la inducción electromagnética de Faraday. El medidor de flujo de agua magnética es ideal para aplicaciones de aguas residuales o cualquier líquido sucio que sea conductor o basado en agua. Se usa ampliamente en el tratamiento del agua, la medición y el control de las aguas residuales de protección ambiental, el fabricante de papel y otros procesos de producción industrial y agrícola para la medición y el control del flujo.
No se ve afectado por los cambios en la densidad fluida, la viscosidad, la temperatura, la presión y la conductividad. El principio de medición lineal puede lograr una medición de alta precisión;
No hay piezas de bloqueo de flujo en el tubo de medición. La pérdida de presión es pequeña, y los requisitos para las secciones de tubería recta son bajas;
Diámetro nominal DN6-DN3000 cubre una amplia gama. Hay muchas opciones de forro y electrodos. Puede cumplir con los requisitos de medir una variedad de fluidos conductores;
El convertidor adopta la excitación de onda rectangular de baja frecuencia de frecuencia programable. Mejora la estabilidad de la medición del flujo y tiene una baja pérdida de energía;
El convertidor adopta microprocesador incrustado de 16 bits. Procesamiento digital completo, velocidad de cálculo rápido. Sólida capacidad anti-interferencia, medición confiable. Alta precisión, rango de medición de flujo hasta 1500: 1;
Pantalla LCD retroiluminada de alta definición. Fácil de usar, fácil de operar, fácil de aprender y entender;
Con la salida de la señal de comunicación digital RS485 o RS232;
Con la función de medición de conductividad, puede juzgar si el sensor está vacío o no. Con la función de autocomprobación y autodiagnóstico;
Adopte dispositivos SMD y tecnología de montaje en superficie (SMT). Confiabilidad de alto circuito;
Puede ser utilizado en las correspondientes ocasiones a prueba de explosiones.
Tamaño | DN3-DN3000mm (1/8 \"~ 120 \") |
Precisión | ± 0.5% de lectura, velocidad> 0.3 m / s |
Conductividad | Líquido normal> 5 μs / cm, DI AGUA> 20 μs / cm |
Velocidad | 0.1-15 m / s |
Grado de protección | IP65 Compact, IP68 Seperated |
Fuente de alimentación | AC85 ~ 250V, DC20V ~ 36V |
Tipo de electrodo | Fijo, raspador |
El consumo de energía | <20w |
Salida de señal | 4 ~ 20 mA, pulso |
Comunicación | RS485 / Modbus, Hart de más de 4 ~ 20 MA, HART, LIGERBUS |
Idioma | Inglés, chino (otros idiomas se pueden proporcionar a petición) |
Monitor | Pantalla LC, 128x128mm, tres líneas, 4 botones internos. |
Temperatura ambiente | -25 ~ + 60 ℃ / -77 ~ 140 ℉ Sensor -10 ~ + 60 ℃ / -50 ~ 140 ℉ Convertidor |
Temperatura líquida | Integrado: 70 ℃ / 158 ℉ MAX Seperado: 200 ℃ / 392 ℉ MAX |
Humedad relativa | 5% ~ 90% |
Corriente emocionante | 125mA, 187MA, 250MA, 500mA |
Frecuencia emocionante | 25Hz, 3.125Hz, 2.5Hz, 2Hz |
Tubo de medición | Acero inoxidable 304 |
Brida | Acero al carbono (estándar) |
Tubo recto | Camino de entrada ≥ 10d, camino de salida ≥ 5D |
Certificados | CE 6022120716, ISO9001: 2008, CQC 15001556895 21 |
Salida de frecuencia | 1 ~ 5000 Hz |
Electrode | SS316L (estándar), Hastelloy C, Hastelloy B, Titanium Tantalum, |
Material de forro | PTFE DN15-DN1600 -20 ~ ~ +120 ℃ (-68 ℉ ~ 248 ℉) |
Presión de proceso | 4.0 MPA (DN3-DN150) |
PLAZA ESTÁNDAR | ANSI B16.5 150 #, 300 #, 600 # |
Material de electrodo | Aplicaciones |
Acero inoxidable 316L | Aplicable en agua, aguas residuales y medianas corrosivas. Usado evidentemente en industrias de gasolina, química, carbamida, etc. |
Hastelloy B (HB) | Tener una fuerte resistencia al ácido clorhídrico de cualquier consistencia que está por debajo del pionismo de bioling. |
Hastelloy C (HC) | Sea resistente al ácido oxidable, como el ácido nítrico, el ácido mixto, así como la sal oxidable, como Fe +++, CU ++ Atnd Sea Water |
Titanio | Aplicable en el agua de mar, y tipos de cloruro, sal de hipoclorita, ácido oxidable (incluido el ácido nítrico de humo), ácido orgánico, álcali, etc. |
Tantalio | Tener una fuerte resistencia a los medios corrosivos que es similar con el vidrio. |
Platino-iridio | Casi ser aplicable en todos los medios químicos, excepto la sal de amonio. |
Acero inoxidable cubierto | Aplicable en medios de no corrosivo y bajo abrasión. |
Tamaño | DN3-DN3000mm (1/8 \"~ 120 \") |
Precisión | ± 0.5% de lectura, velocidad> 0.3 m / s |
Conductividad | Líquido normal> 5 μs / cm, DI AGUA> 20 μs / cm |
Velocidad | 0.1-15 m / s |
Grado de protección | IP65 Compact, IP68 Seperated |
Fuente de alimentación | AC85 ~ 250V, DC20V ~ 36V |
Tipo de electrodo | Fijo, raspador |
El consumo de energía | <20w |
Salida de señal | 4 ~ 20 mA, pulso |
Comunicación | RS485 / Modbus, Hart de más de 4 ~ 20 MA, HART, LIGERBUS |
Idioma | Inglés, chino (otros idiomas se pueden proporcionar a petición) |
Monitor | Pantalla LC, 128x128mm, tres líneas, 4 botones internos. |
Temperatura ambiente | -25 ~ + 60 ℃ / -77 ~ 140 ℉ Sensor -10 ~ + 60 ℃ / -50 ~ 140 ℉ Convertidor |
Temperatura líquida | Integrado: 70 ℃ / 158 ℉ MAX Seperado: 200 ℃ / 392 ℉ MAX |
Humedad relativa | 5% ~ 90% |
Corriente emocionante | 125mA, 187MA, 250MA, 500mA |
Frecuencia emocionante | 25Hz, 3.125Hz, 2.5Hz, 2Hz |
Tubo de medición | Acero inoxidable 304 |
Brida | Acero al carbono (estándar) |
Tubo recto | Camino de entrada ≥ 10d, camino de salida ≥ 5D |
Certificados | CE 6022120716, ISO9001: 2008, CQC 15001556895 21 |
Salida de frecuencia | 1 ~ 5000 Hz |
Electrode | SS316L (estándar), Hastelloy C, Hastelloy B, Titanium Tantalum, |
Material de forro | PTFE DN15-DN1600 -20 ~ ~ +120 ℃ (-68 ℉ ~ 248 ℉) |
Presión de proceso | 4.0 MPA (DN3-DN150) |
PLAZA ESTÁNDAR | ANSI B16.5 150 #, 300 #, 600 # |
Material de electrodo | Aplicaciones |
Acero inoxidable 316L | Aplicable en agua, aguas residuales y medianas corrosivas. Usado evidentemente en industrias de gasolina, química, carbamida, etc. |
Hastelloy B (HB) | Tener una fuerte resistencia al ácido clorhídrico de cualquier consistencia que está por debajo del pionismo de bioling. |
Hastelloy C (HC) | Sea resistente al ácido oxidable, como el ácido nítrico, el ácido mixto, así como la sal oxidable, como Fe +++, CU ++ Atnd Sea Water |
Titanio | Aplicable en el agua de mar, y tipos de cloruro, sal de hipoclorita, ácido oxidable (incluido el ácido nítrico de humo), ácido orgánico, álcali, etc. |
Tantalio | Tener una fuerte resistencia a los medios corrosivos que es similar con el vidrio. |
Platino-iridio | Casi ser aplicable en todos los medios químicos, excepto la sal de amonio. |
Acero inoxidable cubierto | Aplicable en medios de no corrosivo y bajo abrasión. |
-MANUALES
Medidor de flujo magnético con bridas
-Ficha de datos
-MANUALES
Medidor de flujo magnético con bridas
-Ficha de datos
El medidor de flujo electromagnético bridado se puede usar para medir el flujo de volumen del fluido conductor en una tubería cerrada. Se aplica ampliamente en la medición del flujo y el control en los campos de la industria química y del petróleo, la industria de la metalurgia, el agua y las aguas residuales, la agricultura y el riego, la fabricación de papel, la industria de alimentos y bebidas y la industria farmacéutica.
La premisa de usar el medidor de flujo de agua magnética es que el líquido medido debe ser conductor. La conductividad del líquido no puede ser menor que el umbral, el límite inferior. Si la conductividad es más baja que el umbral, causará un error de medición hasta que no se pueda utilizar.
Puede medirse incluso si el valor excede el umbral, y el error de indicación no cambia mucho. El valor umbral del medidor de flujo electromagnético general está entre 10-4 ~ (5 × 10-6) S / CM, dependiendo del modelo. También depende de la longitud de la línea de la señal de flujo entre el sensor y el convertidor y su capacitancia distribuida. El manual del producto generalmente estipula la longitud de la línea de señal correspondiente a la conductividad.
Medidor de flujo equivalente
Nuestros medidores de flujo magnético tiene un rendimiento confiable y un bajo precio, pueden ser equivalentes a muchos medidores de flujo magnético de las mejores marcas, a continuación se encuentran las marcas y la serie de medidores de flujo magnético de reemplazo a bajo costo.
Endress + Hauser, Promag Serie Flow Meter Equivalente barato
Krohne, optiflux mag Flow Meter Reemplazo económico
ABB Medidor de flujo electromagnético Bajo costo Reemplazar de bajo costo
Los medidores de flujo magnético de la serie de admagación de Yokogawa equivalentes
Medidor de flujo magnético de Rosemount 8750W, reemplazo de la serie 8700W a bajo costo de precios y tiempo de entrega rápida.
El medidor de flujo electromagnético bridado se puede usar para medir el flujo de volumen del fluido conductor en una tubería cerrada. Se aplica ampliamente en la medición del flujo y el control en los campos de la industria química y del petróleo, la industria de la metalurgia, el agua y las aguas residuales, la agricultura y el riego, la fabricación de papel, la industria de alimentos y bebidas y la industria farmacéutica.
La premisa de usar el medidor de flujo de agua magnética es que el líquido medido debe ser conductor. La conductividad del líquido no puede ser menor que el umbral, el límite inferior. Si la conductividad es más baja que el umbral, causará un error de medición hasta que no se pueda utilizar.
Puede medirse incluso si el valor excede el umbral, y el error de indicación no cambia mucho. El valor umbral del medidor de flujo electromagnético general está entre 10-4 ~ (5 × 10-6) S / CM, dependiendo del modelo. También depende de la longitud de la línea de la señal de flujo entre el sensor y el convertidor y su capacitancia distribuida. El manual del producto generalmente estipula la longitud de la línea de señal correspondiente a la conductividad.
