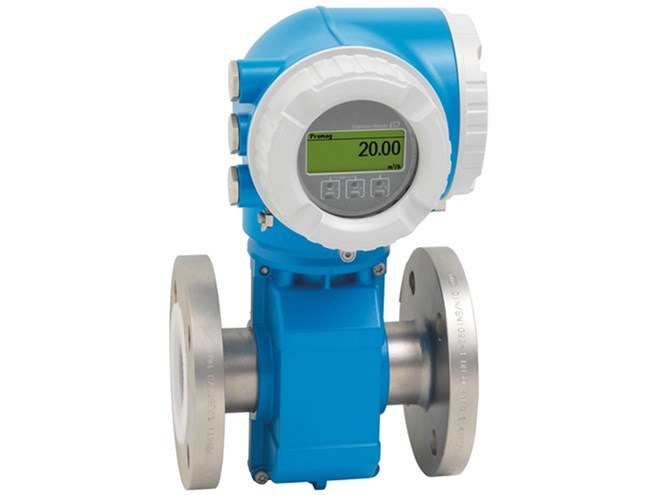

E + H Proline Promag P 300 Medidor de flujo electromagnético Mide el flujo de volumen, la conductividad y el flujo de masa. Está diseñado para aplicaciones de productos químicos y procesos con líquidos corrosivos y las temperaturas más altas de los medios. El principio de medición bidireccional no depende de la presión, la densidad, la temperatura y la viscosidad. Debido a que no tiene partes móviles, el Promag P 300 está libre de mantenimiento y las aplicaciones no sufren ninguna pérdida de presión debido a la constricción de sección transversal.
Mide el flujo de volumen, la conductividad y el flujo de masa.
DN 15 a 600 (1/2 a 24 in) rango de diámetro nominal
Rangos de temperatura media:
Liner PFA: -4 a 302 ° F (-20 a 150 ° C)
Forro de alta temperatura PFA: -4 a 356 ° F (-20 a 180 ° C)
Liner de PTFE: -40 a 266 ° F (-40 a 130 ° C)
Hasta 3 salidas:
4-20 MA HART (activo / pasivo)
4-20 MA Wirelesshart
Pulso / frecuencia / salida de interruptor (activo / pasivo)
Salida de relé
Error máximo medido:
Flujo de volumen (estándar): ± 0.5%
Flujo de volumen (opcional): ± 0.2%
PN 40, Clase 300, JIS 20K Presión máxima de proceso
Sin pérdida de presión debido a la constricción de sección transversal
Opción de pantalla retroiluminada de 4 líneas
IP66 / 67, Clave estándar de tipo 4x
IP69 (opcional)
ATEX, IECEX, CCSAUS, INMETRO, NEPSI, EAC (opcional)
Tecnología de latidos (opcional)
Los predecesores incluyen: Promag 50e, PROMAG 50P, PROMAG 51P, PROMAG 53E, PROMAG 53P
E + H Proline Promag P 300 Medidor de flujo electromagnético Mide el flujo de volumen, la conductividad y el flujo de masa. Está diseñado para aplicaciones de productos químicos y procesos con líquidos corrosivos y las temperaturas más altas de los medios. El principio de medición bidireccional no depende de la presión, la densidad, la temperatura y la viscosidad. Debido a que no tiene partes móviles, el Promag P 300 está libre de mantenimiento y las aplicaciones no sufren ninguna pérdida de presión debido a la constricción de sección transversal.
Mide el flujo de volumen, la conductividad y el flujo de masa.
DN 15 a 600 (1/2 a 24 in) rango de diámetro nominal
Rangos de temperatura media:
Liner PFA: -4 a 302 ° F (-20 a 150 ° C)
Forro de alta temperatura PFA: -4 a 356 ° F (-20 a 180 ° C)
Liner de PTFE: -40 a 266 ° F (-40 a 130 ° C)
Hasta 3 salidas:
4-20 MA HART (activo / pasivo)
4-20 MA Wirelesshart
Pulso / frecuencia / salida de interruptor (activo / pasivo)
Salida de relé
Error máximo medido:
Flujo de volumen (estándar): ± 0.5%
Flujo de volumen (opcional): ± 0.2%
PN 40, Clase 300, JIS 20K Presión máxima de proceso
Sin pérdida de presión debido a la constricción de sección transversal
Opción de pantalla retroiluminada de 4 líneas
IP66 / 67, Clave estándar de tipo 4x
IP69 (opcional)
ATEX, IECEX, CCSAUS, INMETRO, NEPSI, EAC (opcional)
Tecnología de latidos (opcional)
Los predecesores incluyen: Promag 50e, PROMAG 50P, PROMAG 51P, PROMAG 53E, PROMAG 53P
Electromagnético
Medidor de flujo de alta temperatura para aplicaciones de proceso con un transmisor compacto, fácilmente accesible.
Dedicado a aplicaciones químicas y de proceso con líquidos corrosivos y altas temperaturas medianas.
Diversas aplicaciones: una amplia variedad de materiales humedecidos. Medición del flujo de ahorro de energía: sin pérdida de presión debido a la construcción de la sección transversal. Sin mantenimiento, sin partes móviles.
Diámetro nominal: máx. DN 600 (24 \"). Todas las ex aprobaciones comunes.
ACCESO COMPLETO A LA INFORMACIÓN DE PROCESOS Y DIAGNÓSTICO: NUMEROSOS, LOS EIBRIBILIDADES COMBANTES LIBRE LIBRE LOS INFORMES. Complejidad y variedad reducidas: funcionalidad de E / S configurable libremente. Verificación integrada: tecnología de latido.
Liner hecho de PTFE o PFA. Carcasa compacta de doble compartimento con hasta 3 I / SO. Pantalla retroiluminada con control táctil y acceso a WLAN. Pantalla remota disponible.
DN 15 a 600 (½ a 24 \")
Forro: PFA; Ptfe
Electrodos: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantalio; Platino; Titanio
Flujo de volumen, conductividad, flujo de masa.
Flujo de volumen (estándar): ± 0.5% O.R. ± 1 mm / s (0.04 in / s)
Flujo de volumen (Opción): ± 0.2% O.R. ± 2 mm / s (0.08 in / s)
4 DM³ / min a 9600 m³ / h (1 gal / min a 44 000 gal / min)
PN 40, clase 300, 20k
Material del forro PFA: -20 a +150 ° C (-4 a +302 ° F)
Material del forro PFA Alta temperatura: -20 a +180 ° C (-4 a +356 ° F)
Material del forro PTFE: -40 a +130 ° C (-40 a +266 ° F)
Material de la brida Acero al carbono: -10 a +60 ° C (+14 a +140 ° F)
Material de la brida de acero inoxidable: -40 a +60 ° C (-40 a +140 ° F)
DN 15 a 300 (½ a 12 \"\"): ALSI10MG, recubierto
DN 350 a 600 (14 a 24 \"\"): acero al carbono con barniz protector
Alsi10mg, recubierto; 1.4409 (CF3M) similar a 316L; Acero inoxidable para diseño de transmisor higiénico.
Estándar: IP66 / 67, Caja tipo 4X
Pantalla retroiluminada de 4 líneas con control táctil (operación desde afuera)
Configuración a través de la pantalla local y las herramientas de operación posibles
Pantalla remota disponible
3 salidas:
4-20 MA HART (activo / pasivo)
4-20 MA Wirelesshart
4-20 mA (activo / pasivo)
Pulso / frecuencia / salida de interruptor (activo / pasivo)
Salida de doble pulso (activo / pasivo)
Salida de relé
Entrada de estado
Entrada de 4-20 mA
HART, PROFIBUS DP, PROFIBUS PA, Fundación Fieldbus, Modbus RS485, PROFINET, Ethernet / IP, OPC-UA
DC 24 V
CA 100 a 230 V
CA 100 a 230 V / DC 24 V (área no peligrosa)
ATEX, IECEX, CCSAUS, INMETRO, NEPSI, EAC, UK EX
CE, C-TICK, MARCADO DE EAC
Seguridad funcional de acuerdo con IEC 61508, aplicable en aplicaciones relevantes para la seguridad de acuerdo con IEC 61511
Electromagnético
Medidor de flujo de alta temperatura para aplicaciones de proceso con un transmisor compacto, fácilmente accesible.
Dedicado a aplicaciones químicas y de proceso con líquidos corrosivos y altas temperaturas medianas.
Diversas aplicaciones: una amplia variedad de materiales humedecidos. Medición del flujo de ahorro de energía: sin pérdida de presión debido a la construcción de la sección transversal. Sin mantenimiento, sin partes móviles.
Diámetro nominal: máx. DN 600 (24 \"). Todas las ex aprobaciones comunes.
ACCESO COMPLETO A LA INFORMACIÓN DE PROCESOS Y DIAGNÓSTICO: NUMEROSOS, LOS EIBRIBILIDADES COMBANTES LIBRE LIBRE LOS INFORMES. Complejidad y variedad reducidas: funcionalidad de E / S configurable libremente. Verificación integrada: tecnología de latido.
Liner hecho de PTFE o PFA. Carcasa compacta de doble compartimento con hasta 3 I / SO. Pantalla retroiluminada con control táctil y acceso a WLAN. Pantalla remota disponible.
DN 15 a 600 (½ a 24 \")
Forro: PFA; Ptfe
Electrodos: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantalio; Platino; Titanio
Flujo de volumen, conductividad, flujo de masa.
Flujo de volumen (estándar): ± 0.5% O.R. ± 1 mm / s (0.04 in / s)
Flujo de volumen (Opción): ± 0.2% O.R. ± 2 mm / s (0.08 in / s)
4 DM³ / min a 9600 m³ / h (1 gal / min a 44 000 gal / min)
PN 40, clase 300, 20k
Material del forro PFA: -20 a +150 ° C (-4 a +302 ° F)
Material del forro PFA Alta temperatura: -20 a +180 ° C (-4 a +356 ° F)
Material del forro PTFE: -40 a +130 ° C (-40 a +266 ° F)
Material de la brida Acero al carbono: -10 a +60 ° C (+14 a +140 ° F)
Material de la brida de acero inoxidable: -40 a +60 ° C (-40 a +140 ° F)
DN 15 a 300 (½ a 12 \"\"): ALSI10MG, recubierto
DN 350 a 600 (14 a 24 \"\"): acero al carbono con barniz protector
Alsi10mg, recubierto; 1.4409 (CF3M) similar a 316L; Acero inoxidable para diseño de transmisor higiénico.
Estándar: IP66 / 67, Caja tipo 4X
Pantalla retroiluminada de 4 líneas con control táctil (operación desde afuera)
Configuración a través de la pantalla local y las herramientas de operación posibles
Pantalla remota disponible
3 salidas:
4-20 MA HART (activo / pasivo)
4-20 MA Wirelesshart
4-20 mA (activo / pasivo)
Pulso / frecuencia / salida de interruptor (activo / pasivo)
Salida de doble pulso (activo / pasivo)
Salida de relé
Entrada de estado
Entrada de 4-20 mA
HART, PROFIBUS DP, PROFIBUS PA, Fundación Fieldbus, Modbus RS485, PROFINET, Ethernet / IP, OPC-UA
DC 24 V
CA 100 a 230 V
CA 100 a 230 V / DC 24 V (área no peligrosa)
ATEX, IECEX, CCSAUS, INMETRO, NEPSI, EAC, UK EX
CE, C-TICK, MARCADO DE EAC
Seguridad funcional de acuerdo con IEC 61508, aplicable en aplicaciones relevantes para la seguridad de acuerdo con IEC 61511
