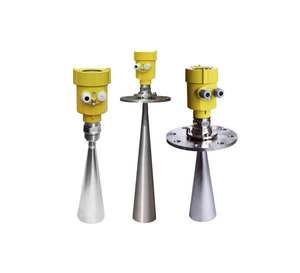

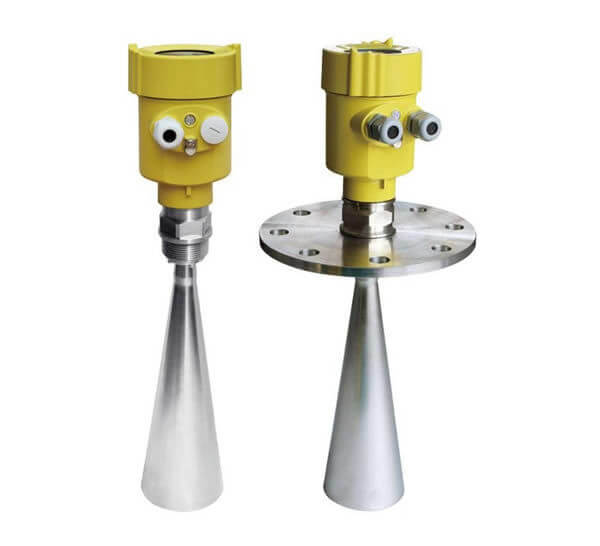

Medidor de nivel de radar sin contacto

Compartir con:
  • Precisión: ± 15 mm

  • Nivel de protección: IP67 RANGO FRECUENCIA: 26.0 GHz

  • Tablero de PCB: Tablero de PCB de bajo consumo de energía

  • Aplicación: material sólido, polvo fuerte fácil de cristalizar, ocasión de condensación.

Estado de Disponibilidad:
Cantidad:

Introducción al transmisor de nivel de radar sin contacto

El medidor de nivel de radar sin contacto tiene tamaño de antena pequeña, fácil de instalar; Radar sin contacto, sin desgaste, sin contaminación. Casi no hay corrosión, efecto burbuja; Casi no se ve afectado por el vapor de agua en la atmósfera, los cambios de temperatura y presión.

En la medición continua de nivel de no contacto con el radar, el sensor envía señales de microondas hacia el medio desde arriba. La superficie del medio refleja las señales de nuevo en la dirección del sensor. Usando las señales de microondas recibidas, el sensor determina la distancia a la superficie del producto y calcula el nivel de ella.


Los líquidos y los sólidos se miden comúnmente con esta técnica de medición.


El transmisor de nivel de radar no contactos adopta el método de medición de pulso de onda electromagnética, la frecuencia de trabajo es de 26 GHz, la energía del haz es baja, y se puede instalar en varios contenedores de metal y no metálicos o tuberías para medir continuamente el nivel de líquido, la suspensión. y materiales de partículas.

El transmisor de nivel de radar no contacto no es perjudicial para el cuerpo humano y el medio ambiente, y no se ve afectado por la gravedad específica del medio, no se ve afectada por el cambio de la constante dieléctrica y no requiere calibración en el sitio. No es para necesidades industriales o económicas para los clientes. Es una buena opción considerar.

Característica de transmisor de nivel de radar sin contacto


    • La medición de nivel de no contacto con radar se caracteriza por una precisión de medición especialmente alta

    • La medición no se ve afectada por la temperatura, la presión o el polvo.

    • El ajuste fácil de usar ahorra tiempo

    • Fácil instalación, fácil mantenimiento.

    • Tasa de falla baja, alta precisión y alta confiabilidad.

    • Una longitud de onda más corta, la reflexión de la inclinación de la superficie sólida es mejor.

    • El ángulo de haz es pequeño, la energía se concentra, puede mejorar la capacidad del eco y para evitar la interferencia.

    • Relación de alta señal a ruido, el estado de fluctuación de nivel puede obtener un mejor rendimiento.

Transmisor de nivel de radar no contactoEspecificación

Elementos

Especificaciones

Solicitud:

Material sólido, polvo fuerte fácil de cristalizar, ocasión de condensación.

Rango de medición:

80 metros

Proceso de conexión:

Brida universal

Temperatura media:

-40 ℃ ~ 250 ℃

Presión de proceso:

-0.1 ~ 0.3MPA

Precisión:

± 15 mm

Grado de protección:

IP67

Rango de frecuencia:

26 GHz

Salida de señal:

4 ... 20mA / Hart (dos cables / cuatro) RS485 / Modbus

Grado a prueba de explosiones:

Exia ⅱc t6 ga
EXD [IA] ⅱC T6 GB



-MANUALES

Transmisor de nivel de radar no contacto

-Ficha de datos


Aplicación de transmisor de nivel de radar no contacto


Las aplicaciones típicas para la medición de nivel continuo en la industria del proceso son:

  • Tanques de proceso

  • Tanques de almacenamiento

  • Silos

  • Contenedores móviles

Los medidores de nivel se utilizan principalmente para siempre, tales como:

  • Líquidos

  • Pastas y suspensiones

  • Polvos, granos y gránulos.

  • Sólidos a granel

Aplicación de medidor de nivel de radar sin contacto
