PROCESO Conexión de la brida / soporte
Temperatura media -40 ~ 100 ° C
Fuente de alimentación 6-26VDC Precisión ± 3mm
Rango de frecuencia Material de antena de 26 GHz SS
Salida de señal 4 ~ 20mA / Hart, RS485 / Modbus
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

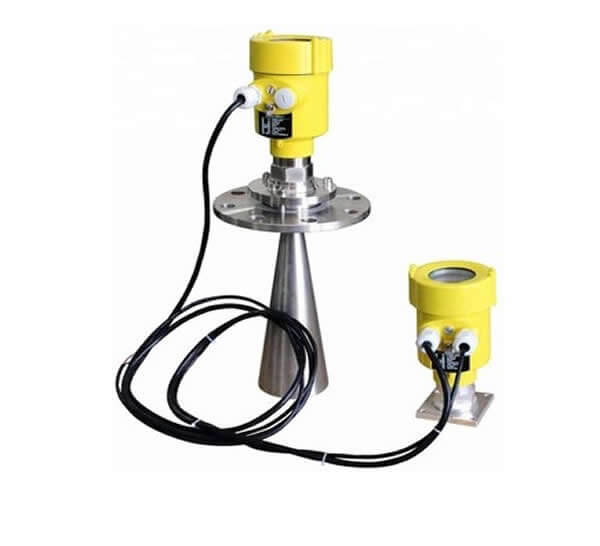

Contacto Transmisor de nivel de radar El pulso de microondas es estrecho, la antena de transmisión descendente. La exposición al microondas a la superficie media se refleja nuevamente por el sistema de antenas, envía la señal al circuito electrónico convertido automáticamente en las señales de nivel (porque la velocidad de propagación de microondas, la onda electromagnética para alcanzar el objetivo y lo reflejado de nuevo al receptor esta vez es casi instantáneo).
Tamaño de la antena pequeña, fácil de instalar; Radar sin contacto, sin desgaste, sin contaminación.
Casi no hay corrosión, efecto burbuja; Casi no se ve afectado por el vapor de agua en la atmósfera, los cambios de temperatura y presión.
El polvo fuerte en el entorno de operación tiene poco efecto a la onda electromagnética.
Una longitud de onda más corta, la reflexión de la inclinación de la superficie sólida es mejor.
El ángulo de haz es pequeño, la energía se concentra, puede mejorar la capacidad del eco y para evitar la interferencia.
El rango de medición es más pequeño, ya que una medición producirá buenos resultados.
Relación de alta señal a ruido, el estado de fluctuación de nivel puede obtener un mejor rendimiento.
Alta frecuencia, medición de constante dieléctrica sólida y baja de la mejor opción.
Contacto Transmisor de nivel de radar El pulso de microondas es estrecho, la antena de transmisión descendente. La exposición al microondas a la superficie media se refleja nuevamente por el sistema de antenas, envía la señal al circuito electrónico convertido automáticamente en las señales de nivel (porque la velocidad de propagación de microondas, la onda electromagnética para alcanzar el objetivo y lo reflejado de nuevo al receptor esta vez es casi instantáneo).
Tamaño de la antena pequeña, fácil de instalar; Radar sin contacto, sin desgaste, sin contaminación.
Casi no hay corrosión, efecto burbuja; Casi no se ve afectado por el vapor de agua en la atmósfera, los cambios de temperatura y presión.
El polvo fuerte en el entorno de operación tiene poco efecto a la onda electromagnética.
Una longitud de onda más corta, la reflexión de la inclinación de la superficie sólida es mejor.
El ángulo de haz es pequeño, la energía se concentra, puede mejorar la capacidad del eco y para evitar la interferencia.
El rango de medición es más pequeño, ya que una medición producirá buenos resultados.
Relación de alta señal a ruido, el estado de fluctuación de nivel puede obtener un mejor rendimiento.
Alta frecuencia, medición de constante dieléctrica sólida y baja de la mejor opción.
Elementos | Especificaciones |
Solicitud: | Material sólido, polvo fuerte fácil de cristalizar, ocasión de condensación. |
Rango de medición: | 80 metros |
Temperatura media: | -40 ℃ ~ 250 ℃ |
Grado de protección: | IP67 |
Rango de frecuencia: | 26 GHz |
Salida de señal: | 4 ... 20mA / Hart (dos cables / cuatro) RS485 / Modbus |
Grado a prueba de explosiones: | Exia ⅱc t6 ga |
Proceso de conexión: | Hilo, brida |
Temperatura del proceso: | -40 ~ 130 ℃ (tipo estándar) / -40 ~ 250 ℃ (Tipo de alta temperatura) |
Presión de proceso: | -0.1 ~ 4.0MPA |
Precisión: | ± 3mm |
Grado de protección: | IP67 |
Suministro: | Sistema de dos cables (DC24V) / Sistema de cuatro cables (DC24V / AC220V) |
Cubierta externa: | Aluminio Cámara soltera / aluminio Cámara dual / plástico / de acero inoxidable. |
Grado a prueba de explosiones: | 4 ... 20mA / Hart (dos cables / cuatro cables) / RS485 MOD bus |
Material de antena | Acero inoxidable / PTFE |
Elementos | Especificaciones |
Solicitud: | Material sólido, polvo fuerte fácil de cristalizar, ocasión de condensación. |
Rango de medición: | 80 metros |
Temperatura media: | -40 ℃ ~ 250 ℃ |
Grado de protección: | IP67 |
Rango de frecuencia: | 26 GHz |
Salida de señal: | 4 ... 20mA / Hart (dos cables / cuatro) RS485 / Modbus |
Grado a prueba de explosiones: | Exia ⅱc t6 ga |
Proceso de conexión: | Hilo, brida |
Temperatura del proceso: | -40 ~ 130 ℃ (tipo estándar) / -40 ~ 250 ℃ (Tipo de alta temperatura) |
Presión de proceso: | -0.1 ~ 4.0MPA |
Precisión: | ± 3mm |
Grado de protección: | IP67 |
Suministro: | Sistema de dos cables (DC24V) / Sistema de cuatro cables (DC24V / AC220V) |
Cubierta externa: | Aluminio Cámara soltera / aluminio Cámara dual / plástico / de acero inoxidable. |
Grado a prueba de explosiones: | 4 ... 20mA / Hart (dos cables / cuatro cables) / RS485 MOD bus |
Material de antena | Acero inoxidable / PTFE |
-MANUALES
Contacto Transmisor de nivel de radar
-Ficha de datos
-MANUALES
Contacto Transmisor de nivel de radar
-Ficha de datos
Debido a la adopción del microprocesador avanzado y la única tecnología de procesamiento de Echodiscovery Echo, el indicador de nivel de radar de onda guiada se puede aplicar a varias condiciones de trabajo complejas.
Una variedad de modos de conexión de proceso y los componentes de detección hacen que el medidor de nivel de radar de onda guiado de la serie 70x sea adecuada para todo tipo de condiciones y aplicaciones de trabajo complejas. Tales como: alta temperatura, alta presión y un pequeño medio constante dieléctrico, etc.
Debido a la adopción del microprocesador avanzado y la única tecnología de procesamiento de Echodiscovery Echo, el indicador de nivel de radar de onda guiada se puede aplicar a varias condiciones de trabajo complejas.
Una variedad de modos de conexión de proceso y los componentes de detección hacen que el medidor de nivel de radar de onda guiado de la serie 70x sea adecuada para todo tipo de condiciones y aplicaciones de trabajo complejas. Tales como: alta temperatura, alta presión y un pequeño medio constante dieléctrico, etc.
