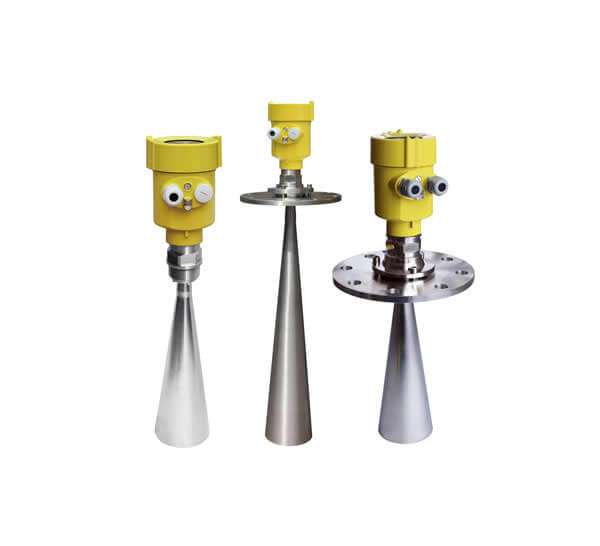

Ángulo de haz pequeño, la energía puede concentrarse, mejorar la capacidad del eco y para evitar la interferencia.
La antena está en tamaño pequeño, fácil de instalar. Una longitud de onda más corta, la reflexión de la inclinación de la superficie sólida es mejor.
Buen rendimiento de trabajo en un ambiente sólido de polvo grave.
El área ciega de medición más pequeña, el resultado de medición será más preciso.
Sin corrosión, sin contaminación, amigable con humano y medio ambiente.
Fuente de alimentación 6-26VDC Precisión ± 3mm
Rango de frecuencia Material de antena de 26 GHz SS
Salida de señal 4 ~ 20mA / Hart, RS485 / Modbus
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Transmisores de nivel de radar de onda guiada. Para una alta precisión, mediciones confiables incluso en condiciones ásperas. El uso de frecuencias de radar, guiado en una sonda que entra en el recipiente monitoreado, la medición de nivel de radar de onda guiada proporciona medidas continuas y confiables con alta precisión.
El transmisor de nivel de radar guiado de onda utiliza la tecnología Guided Wave Radar (GWR). Basado en el reflejo del microondas en el medio de la superficie. A través de la sonda, se completa la medición de nivel continuo de niveles líquidos y sólidos.
Un transmisor de nivel de radar de onda guiada también se denomina sensor de nivel de radar guiado por onda. Pueden medir ambos niveles y la interfaz entre dos medios. A través de la barra de la sonda o el cable, tipos de contacto de nivel completo medición de nivel continuo. Como el transmisor de nivel de radar de onda guiada de la sonda coaxial. Esto es diferente de la medición de nivel ultrasónico, que es medición de no contacto. Un transmisor de nivel de radar de onda guiada a menudo se usa para la medición del nivel del tanque. Incluyendo líquido y sólido. Salida 4 ~ 20mA / HART, para medir y controlar el nivel durante la producción.
Estos transmisores se pueden usar para líquidos con una constante dieléctrica baja.
Son aplicables a nivel, así como mediciones de interfaz.
La consistencia de los líquidos no es un problema. Puede ser viscoso, suspensión, semisólido, partículas, etc.
No hay impedimento en el proceso de medición independientemente del nivel de conductividad, constante dieléctrica, densidad, presión o temperatura de los fluidos. Todos estos factores no obstaculizan la precisión de las lecturas.
Estos son fáciles de instalar y bajos en mantenimiento, ya que hay piezas móviles o en movimiento.
Transmisores de nivel de radar de onda guiada. Para una alta precisión, mediciones confiables incluso en condiciones ásperas. El uso de frecuencias de radar, guiado en una sonda que entra en el recipiente monitoreado, la medición de nivel de radar de onda guiada proporciona medidas continuas y confiables con alta precisión.
El transmisor de nivel de radar guiado de onda utiliza la tecnología Guided Wave Radar (GWR). Basado en el reflejo del microondas en el medio de la superficie. A través de la sonda, se completa la medición de nivel continuo de niveles líquidos y sólidos.
Un transmisor de nivel de radar de onda guiada también se denomina sensor de nivel de radar guiado por onda. Pueden medir ambos niveles y la interfaz entre dos medios. A través de la barra de la sonda o el cable, tipos de contacto de nivel completo medición de nivel continuo. Como el transmisor de nivel de radar de onda guiada de la sonda coaxial. Esto es diferente de la medición de nivel ultrasónico, que es medición de no contacto. Un transmisor de nivel de radar de onda guiada a menudo se usa para la medición del nivel del tanque. Incluyendo líquido y sólido. Salida 4 ~ 20mA / HART, para medir y controlar el nivel durante la producción.
Estos transmisores se pueden usar para líquidos con una constante dieléctrica baja.
Son aplicables a nivel, así como mediciones de interfaz.
La consistencia de los líquidos no es un problema. Puede ser viscoso, suspensión, semisólido, partículas, etc.
No hay impedimento en el proceso de medición independientemente del nivel de conductividad, constante dieléctrica, densidad, presión o temperatura de los fluidos. Todos estos factores no obstaculizan la precisión de las lecturas.
Estos son fáciles de instalar y bajos en mantenimiento, ya que hay piezas móviles o en movimiento.
Solicitud | Liqiud y polvo sólido | Líquido corrosivo | Polvo sólido | Líquido de bajo permiso | Líquido en tanque de alta presión. |
Rango de medida | 30m | 20m | 30m | 6m | 15m |
Frecuencia | 500mhz-1.8ghz | ||||
Antena | Cable o barra | PTFE cubierto | Cable doble | Rod | Cable o varilla |
Cable o barra | |||||
Precisión | ± 10 mm | ± 10 mm | ± 10 mm | ± 5 mm | ± 10 mm |
Laboral Temperatura | (-40 ~ 250) ℃ | (-40 ~ 200) ℃ | (-40 ~ 150) ℃ | (-40 ~ 250) ℃ | (-40 ~ 400) ℃ |
Laboral Presión | (-0.1 ~ 4) MPA | (-0.1 ~ 0.3) MPA | (-0.1 ~ 4) MPA | (-0.1 ~ 4) MPA | (-0.1 ~ 40) MPA |
Salida de señal | (4 ~ 20) MA / HART | ||||
Pantalla de campo | LCD de cuatro bits, programable | ||||
Fuente de alimentación | Dos cables (DC24V) | ||||
Cuatro alambres (DC24V / AC220V) | |||||
Material de la cáscara | Aluminio / Plástico | ||||
Proceso Conexión | Hilo / brida | ||||
A prueba de explosiones Calificación | ExiaiItt6 | ||||
Protector Calificación | IP67 | ||||
Solicitud | Liqiud y polvo sólido | Líquido corrosivo | Polvo sólido | Líquido de bajo permiso | Líquido en tanque de alta presión. |
Rango de medida | 30m | 20m | 30m | 6m | 15m |
Frecuencia | 500mhz-1.8ghz | ||||
Antena | Cable o barra | PTFE cubierto | Cable doble | Rod | Cable o varilla |
Cable o barra | |||||
Precisión | ± 10 mm | ± 10 mm | ± 10 mm | ± 5 mm | ± 10 mm |
Laboral Temperatura | (-40 ~ 250) ℃ | (-40 ~ 200) ℃ | (-40 ~ 150) ℃ | (-40 ~ 250) ℃ | (-40 ~ 400) ℃ |
Laboral Presión | (-0.1 ~ 4) MPA | (-0.1 ~ 0.3) MPA | (-0.1 ~ 4) MPA | (-0.1 ~ 4) MPA | (-0.1 ~ 40) MPA |
Salida de señal | (4 ~ 20) MA / HART | ||||
Pantalla de campo | LCD de cuatro bits, programable | ||||
Fuente de alimentación | Dos cables (DC24V) | ||||
Cuatro alambres (DC24V / AC220V) | |||||
Material de la cáscara | Aluminio / Plástico | ||||
Proceso Conexión | Hilo / brida | ||||
A prueba de explosiones Calificación | ExiaiItt6 | ||||
Protector Calificación | IP67 | ||||
