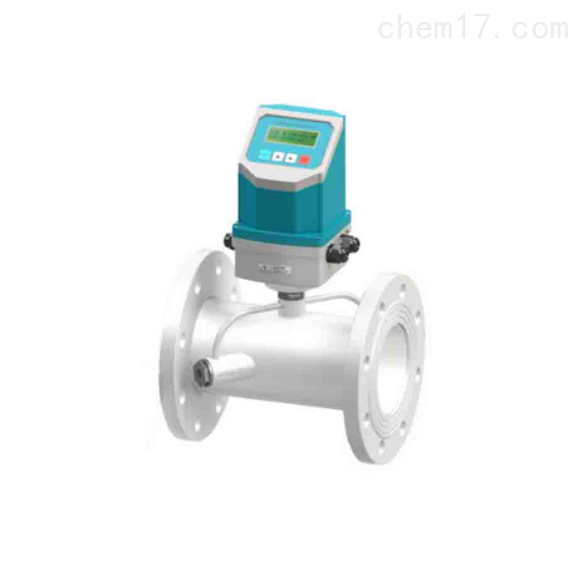

Medidores de flujo ultrasónicos en línea

Compartir con:
  • Sin pérdida de presión, la medición no se ve afectada por los cambios de temperatura y presión.
  • Tecnología de detección de tubos completos vacía confiable.
  • Excelente rendimiento de medición de tasa de vértenses, 100: 1.
  • Tanto el suministro de energía como el circuito de salida adoptan una protección confiable de rayos y sobretensiones, con alta confiabilidad y una tasa de fallas extremadamente baja.
Estado de Disponibilidad:
Cantidad:

Medidores de flujo ultrasónico en línea Introducción

El caudalímetro ultrasónico en línea utiliza el principio de diferencia de tiempo ultrasónica para medir el flujo, lo que puede realizar la medición del flujo de la tubería DN15 ~ DN6000.

Esta serie de productos tiene las ventajas de la alta precisión de la medición, la capacidad de anti-interferencia fuerte, el trabajo estable y confiable y las interfaces ricas. Cada componente del medidor de flujo está diseñado de acuerdo con la norma de nivel de protección IP68, que es adecuada para entornos de trabajo hostiles.

Medidores de flujo ultrasónico en línea Característica


  • Clase de protección IP68
    Máquina entera impermeable: la máquina entera se sella completamente que alcanza el nivel de protección IP68.
    Piezas a prueba de agua: Cada parte es impermeable, que funciona normalmente en caso de agua en el interior.
  • Teclado impermeable
    Diseño de la placa de 4 teclas, configuración de la operación de configuración de soporte.
  • Interfaz múltiple
    Interfaz de comunicación: interfaz RS485
    Salida: 4-20MA analógico / oct pulso / señal de relé
    Medición del calor: Logre la medición de calor al conectar los transductores de temperatura PT100 por cable a 3
    Entrada: 3 vías 4-20mA Entrada analógica, señales de adquisición de temperatura, prensa, nivel de líquido, etc.
  • Temperatura y presión
    Rango de temperatura: -30 ℃ ~ 160 ℃
    P / N: 0 ~ 2.5MPA (opcional)
  • Medición de alta precisión
    Precisión: 0.5%, 1%.
  • Medición de ultrasonido
    Sin rotación, sin piezas móviles, medición a largo plazo con alta precisión.
    Aplicable a la variedad de calidad del agua, incluida la grava del agua y las malezas.

Medidores de flujo ultrasónico en línea Especificación


Descripción

Especificaciones









Unidad principal

Precisión

Mejor que ± 1%

Principio

Principio de medición de tiempo de tránsito

Medición

Período

500ms

Producción

Salida analógica: salida de corriente de 4-20 mA o 0-20MA. Impedancia 0 ~ 1kw. Precisión 0.1%

Aporte

Tres aportes analógicos




Otras funciones

Registre automáticamente los datos del totalizador de los últimos 64 días / 64 meses / 5 años

El tiempo de encendido y el flujo correspondiente de los últimos 64 eventos de encendido y apagado. Permitir compensación manual o automática de pérdida de flujo.

El estado de trabajo de instrumentos de los últimos 64 días.






Tubo

Material

Acero, acero inoxidable, hierro fundido, tubo de cemento, cobre, PVC, aluminio, FRP, etc. Liner está permitido

Tamaño

Dn15-6000mm



Sección de tubería recta

En la corriente ascendente, debe estar más allá de 10D, en la corriente descendente debe estar más allá de 5D, en la corriente ascendente, la longitud debe estar más allá del 30D desde el acceso de la bomba. (D significa diámetro de tubería)




Líquido



Tipos

Agua, agua de mar, aguas residuales industriales, líquido ácido y álcali, alcohol, cerveza, todo tipo de aceites que pueden transmitir líquido ultrasónico uniforme único

Turbiedad

Menos de 10000 ppm, con una pequeña burbuja.




-MANUALES

Medidores de flujo ultrasónico en línea

-Ficha de datos


Aplicación de medidores de flujo ultrasónico en línea

El medidor de flujo ultrasónico tipo en línea se puede aplicar a una amplia gama de mediciones. Se puede alojar una variedad de aplicaciones líquidas: líquidos ultra puros, agua potable, productos químicos, aguas residuales crudas, agua reclamada.

En línea Solicitud de medidores de flujo ultrasónico.
