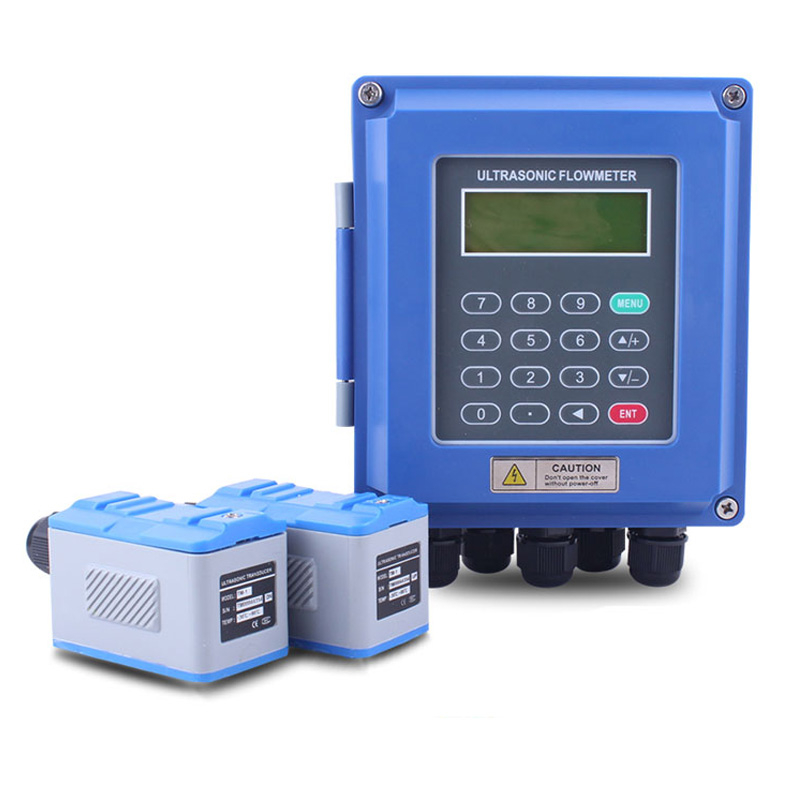

Abrazadera en medidores de flujo ultrasónicos

Compartir con:
  • Diámetro del tubo: DN15 ~ 6000mm
  • Medio: agua, agua de mar, alcohol, ácido, etc. transmite onda de sonido.
  • Material de la tubería:
  • Acero, acero inoxidable, hierro fundido, etc.
  • Temp. Operando:
  • -30 ~ 160 ℃
  • Producción:
  • 4 ~ 20mA, Oct, Relé, RS485, GPRS
  • Fuente de alimentación: DC8 ~ 36V o AC85 ~ 264V
  • Grado de protección: Unidad principal: IP67; SENSOR: IP68
  • Principio: Transit- Tiempo de flujo ultrasónico
  • Certificación: CE, ISO9001, RoHS
Estado de Disponibilidad:
Cantidad:

Abrazadera en medidores de flujo ultrasónico Introducción

Los medidores de flujo ultrasónico de abrazaderas son dispositivos de medición portátiles que miden el flujo de volumen en aplicaciones industriales desde fuera de la pared de la tubería, sin romper la línea, utilizando ultrasonido. La mayoría de los medidores de flujo deben montarse dentro de la tubería (en línea), lo que lleva más tiempo y requiere que la maquinaria sea desmontada y el trabajo en pausa.

Abrazadera de medidores de flujo ultrasónico Característica

Abrazadera montada fija CUF2000-M en medidor de calor ultrasónico de medidor de flujo ultrasónico

Abrazadera montada fija CUF2000-M en medidor de calor ultrasónico de medidor de flujo ultrasónico

Abrazadera montada fija CUF2000-M en medidor de calor ultrasónico de medidor de flujo ultrasónico

Abrazadera montada fija CUF2000-M en medidor de calor ultrasónico de medidor de flujo ultrasónico

Abrazadera de medidores de flujo ultrasónico Especificación

Escribe

Especificación de rendimiento

Transmisor

Principio

Principio de tiempo de tránsito ultrasónico, aritmética de punto flotante de cuatro bytes IEEE754

Precisión

Mejor que ± 1%

Monitor

pantalla LCD

Producción

Una salida actual de 4-20 mA, impedancia0-1k, precisión 0.1%

Una salida de pulso de octubre (ancho 6-1000ms, default200ms)

Una salida de relés

Aporte

Tres entrada de corriente de 4-20 mA, precisión al 0,1%, puede recopilar la temperatura,
Presión, señales de nivel, etc.

Puede conectarse con la resistencia de plastnio PT100 de tres cables para medir el flujo de calor.

Interfaz de datos

Interfaz RS485 aislada, puede actualizar el medidor de flujo a través de PC, soporte Modbus

Cable

Normal por debajo de 50m; Seleccione la comunicación RS485, la distancia de transmisión puede más de mil metros.

Tubo
Condition

material

Acero, acero inoxidable, hierro fundido, cobre, PVC, aluminio, FRP, etc. (Liner permitido)

Diámetro

15 ~ 6000mm

Instalación

Upstream 10d, Downstream 5D, 30D de distancia de la salida de la bomba (D para diámetro)

Medio

Líquido

Agua, agua de mar, líquido ácido, cerveza, alcohol, aceite y
Cualquier otro líquido que pueda propagar Sonic.

Temperatura

-30 ~ 160 ℃

Turbiedad

10000 ppm y con pequeñas burbujas.

Velocidad

0 ~ ± 10m / s

Operando
Medio ambiente

Temperatura

Transmisor: -20 ~ 60 ℃; Transductor: -30 ~ 160 ℃

Humedad

Transmisor: 85% RH; Grado de protección del transmisor: IP68; profundidad de agua <2m

Fuente de alimentación

DC8-36V o AC85-264V

Consumo

1.5w


-MANUALES

Abrazadera de medidores de flujo ultrasónico

-Ficha de datos


Abrazadera de medidores de flujo ultrasónico.

Se pueden usar medidores de flujo ultrasónico de abrazancia en cualquier aplicación industrial donde se hará un medidor de flujo ultrasónico regular. Sin embargo, son especialmente adecuados para los siguientes materiales:

  • Gas

  • Petróleo

  • Agua y otros líquidos claros.

  • Las aguas residuales y las aguas residuales

  • Estiércol líquido

  • Agua de proceso

  • Aire u oxígeno

    Abrazadera montada fija CUF2000-M en medidor de calor ultrasónico de medidor de flujo ultrasónico
