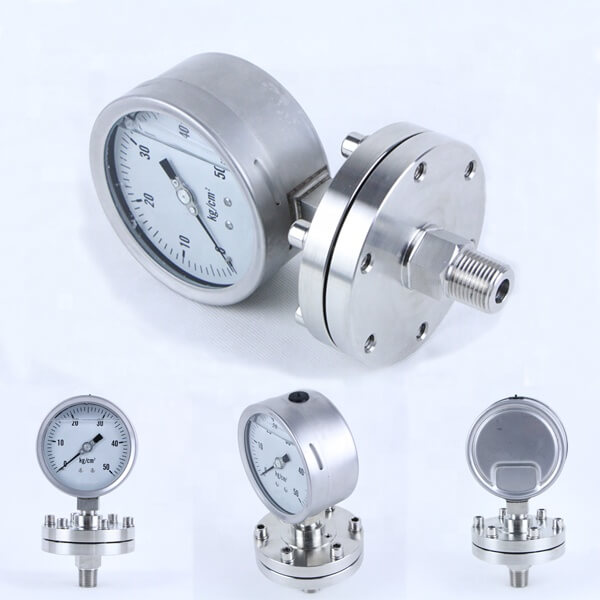

Manómetro de diafragma

Compartir con:
  • Precisión: (Añadir a la precisión del instrumento) ± 0.5%
  • Temperatura de trabajo: -45- + 150 ℃
  • Material de diafragma: Hastelloy B, Hastelloy C, Tantalum, Titanio, Monel 316L PTEE Material de humedad con recubrimiento: 321, 304, 316L (O + PTFE)
  • Conexión: Hilo M20 * 1.5,1 / 2 \"NPT Otro A pedido
  • Líquido de llenado: como medio diferente, aceite fluorocarbono opcional, -60- + 120, aceite de alimento, -20- + 200 ℃
Estado de Disponibilidad:
Cantidad:

Medidores de presión de diafragma Introducción

El medidor de presión del diafragma, también conocido como un manómetro de presión de membrana, es un dispositivo que utiliza la desviación de una membrana fina flexible llamada 'diafragma' para medir la presión del fluido en un sistema. La membrana aísla los componentes de trabajo interior del manómetro de los medios de comunicación, lo que impide cualquier contaminación. Esta propiedad hace que el medidor de presión de diafragma sea adecuado para usar con medios de líquido o gaseoso.

Este medidor de presión se utiliza para medición a baja presión y se usa en aplicaciones, como la medición de la presión atmosférica o la presión de monitoreo en un recipiente de gas.


Función de medidores de presión de diafragma

  • Material de calibre: el material de la carcasa del calibre y especialmente las partes que entran en contacto con los medios deben ser químicamente compatibles. Dado que el medidor de presión del diafragma se usa principalmente con medios corrosivos y altamente viscosos, el acero inoxidable es la opción preferida de material. Otro material de carcasa común incluye aluminio y cobre. Consulte nuestra tabla de compatibilidad química para obtener más detalles sobre la compatibilidad del material.

  • Rangos de presión: un medidor de presión de diafragma es una opción ideal para aplicaciones de medición de baja presión. Para aplicaciones generales, el manómetro debe ser capaz de soportar los rangos de presión máxima y mínima. La presión máxima no debe ser superior al 75% del rango de escala completa y el 65% para el rango de pulsación.

  • Rango de temperatura: el requisito de temperatura de la aplicación debe estar dentro de los límites de temperatura que el manómetro puede soportar. Los medidores de presión típicos del diafragma pueden soportar el rango de temperatura de -20 ° C a 100 ° C (-4 ° F a 212 ° F), pero mira las especificaciones.

  • Tamaño del diafragma: en la selección del tamaño del diafragma, la regla general del pulgar es, disminuir la presión, mayor será el tamaño del diafragma, y ​​viceversa. Durante la medición de la presión, el diafragma debe ser lo suficientemente grande como para desplazar una cantidad suficiente de volumen de líquido. Para la medición de baja presión, se requiere un mayor volumen de desplazamiento, lo que requiere un diafragma más grande para crear un desplazamiento suficiente. De manera similar, para la medición de alta presión, el desplazamiento de bajo volumen suele ser suficiente, lo que puede cumplirse con un diafragma más pequeño.

  • Medios de fluidos: a diferencia de otros medios viciosos, la cristalización y los medios contaminados pueden obstruir el punto de entrada de presión estrecha o incluso en la cámara de presión. Para evitar dicho riesgo, se puede usar un manómetro de presión de diafragma con una brida de conexión abierta para eliminar los problemas de la obstrucción.

  • Unidad de presión: la unidad de medida de presión para el medidor de presión de diafragma es barra o psi. La presión puede generarse de -1 a 400 bar.


Especificación de medidores de presión de diafragma

Los medidores de presión del diafragma tienen un mecanismo de trabajo simple, consiste en una membrana circular delgada de una hoja de metal llamada diafragma que puede ser plana o corrugada. Cuando se aplica la presión, la desviación en el diafragma debe ser lineal. Un diafragma plano puede asegurar la linealidad solo para pequeñas desviaciones. Entonces, para la aplicación industrial, se prefiere un diafragma corrugado. El diafragma puede soldarse o sujetarse entre el par de bridas. El diafragma soldado generalmente se prefiere en aplicaciones sanitarias para evitar cualquier potencial de fugas.


El diafragma separa el entorno dentro del medidor donde se puede exponer un lado a la atmósfera y el otro lado se puede incluir. Esta separación de los medios garantiza que los componentes del medidor interno estén protegidos cuando se trabaje con fluidos corrosivos o viscosos.


A medida que se aplica la presión al sistema a través de la entrada, hace que el diafragma se desvíe. Esta deflexión se traduce al movimiento del puntero a través del enlace y engranajes, que finalmente muestran la medición precisa del cambio en la presión. La presión generalmente se especifica en la barra o la PSI (libra por cuadrado) y hay diferentes clases de precisión para indicar la desviación máxima. Lea nuestro artículo técnico para aprender más sobre los medidores de presión y cómo funcionan.

medidor de presión de diafragma

-MANUALES

Medidor de presión de diafragma

-Ficha de datos


Aplicación de medidores de presión de diafragma

Las manómetros de presión del diafragma han sido utilizados con éxito por numerosas industrias para aplicaciones de medición de presión absolutas y diferenciales. La capacidad de separar los medios y evitar la contaminación lo hace adecuado para usar en aplicaciones donde se desea la pureza. También es adecuado para las industrias que requieren lidiar con los fluidos corrosivos. Algunas industrias con aplicabilidad para el medidor de presión de diafragma pueden incluir:


  • Alimentos y bebidas

  • Farmacéutico

  • Petroquímico

  • Minería

Los medidores de presión se utilizan en una amplia variedad de aplicaciones además de lo anterior. Hay medidores de presión que están diseñados para su uso en aspiradores, en compresores de aire, en aplicaciones hidráulicas, e incluso para filtros de piscina.
