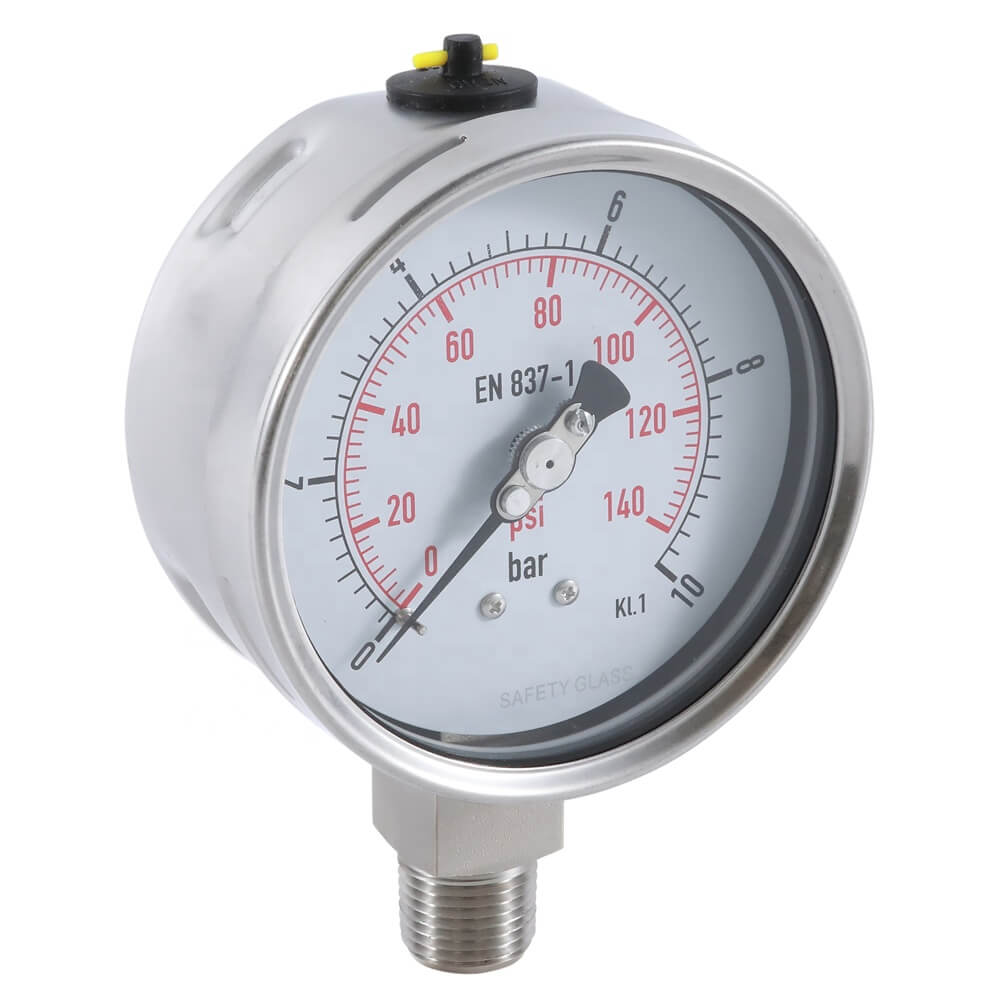

Especificación de medidores de presión de acero inoxidable
Medición de voltaje a 100MPA
Alivio de presión en la parte posterior del separador de seguridad.
Vidrio protector doble con tipo de seguridad.
La precisión de la medición es de + / - 1.0%.
Tipo de finalización - Tipo de estándar seco
Tipo de terminal relleno de tipo resistente a los golpes.
Instrucciones de pedido
Modelo, Diámetro del círculo, Rango de presión, Tamaño de la interfaz de conexión a presión, Posición de la conexión a presión
Estructura de fabricación
EN 837-1
Nombre del producto: | Alegador de presión de acero inoxidable |
Talla normal: | 2.5 \"(63mm), 4 \" (100mm), 6 \"(150 mm). |
Rango de presión: | -1BAR (-30 \"HG) -0-1000BAR (15000PSI) |
Precisión: | ± 1%, ± 1.6% |
Temperatura de funcionamiento: | -20 ° C a + 60 ° C |
Caso: | Acero inoxidable |
Bisel: | Acero inoxidable |
Tubo de Bourdon: | Aleación de cobre o acero inoxidable. <100BAR: tipo C ≥100BAR: Tipo helicoidal |
Conexión: | 304 o 316 acero inoxidable |
Movimiento: | 316 acero inoxidable |
Marcar: | Aluminio |
Puntero: | Aluminio |
Ventana: | Seguridad o vidrio templado |
Hilo: | 1/8 \", 1/4 \", 3/8 \", 1/2 \"; PT (BSPT, ZG), BSP (G, PF), NPT, etc. |
Líquido: | Glicerina o silicona |
Tapa de llenado de las juntas: | Nitrilo o gel de sílice |
Otros rangos de presión y medidores de vacío están disponibles.
Capacidad de cojinete de presión
El dial es de 63 mm de diámetro.
Presión estática: 3/4 Gama completa
Presión dinámica: 2/3 de rango completo.
Presión instantánea: rango completo
El diámetro del dial: 100,160 mm.
Presión estática: gama completa
Presión dinámica: 0.9 rango completo
Presión instantánea: 1.3 Gama completa
Temperatura de servicio permitida
Temperatura ambiente: -40 ... + 60 (Caso de superficie no líquida)
- 20 ... + 60 (Casos de llenado líquido de la superficie)
Temperatura media: máximo +200
Máximo +100 (caso de llenado líquido de la superficie)
Rendimiento de temperatura
Cuando el sistema de medición está en la temperatura no de referencia, se calibra el error máximo de límite de tiempo + -0.4% / 10k dial
Grado de protección
IP65
Estructura estándar
Interfaz de conexión de procedimiento
CRNI-acero inoxidable 316L, rosca exterior radial o axial (excentricidad)
Diámetro del círculo de la tabla 63
El diámetro del círculo es 100,150.
Elemento sensible a medición
Material: acero inoxidable CRNI
Tubo de primavera tipo C
Tubo de primavera espiral
Gire el modelo
Acero inoxidable
El dial
Aluminio, negro
caja de reloj
Acero inoxidable, concha por encima de la posición de reloj de 12 O (diámetro de la tabla 63) con un orificio de alivio de presión y un diámetro para un orificio de alivio de presión de 100 y 160 (tabla) detrás de la carcasa, rango de presión <= 1.6 MPA puede equilibrar la válvula de alivio de presión interna
Reloj de vidrio: vidrio de seguridad multicapa.
Anillo: Anillo de mosaico
El líquido lleno (modelo 233.50) glicerol es del 99.7%.
Método especial de fabricación
Utilizado en la planta de gas de amoníaco (diámetro del círculo de metros 100 y 160) con escala de temperatura y rango de presión para refrigerante R717
Optimizar para tipos especiales.
Otros enlaces de proceso
Consulte la muestra simple de sello químico para la instalación directa
Sistema de medición de Monel (no adecuado para la interfaz axial posterior del diámetro de dial 160)
Sistema de medición de acero inoxidable.
Borde delantero de acero inoxidable, borde posterior
Borde delantero de acero inoxidable, pulido
Banda frontal de tres bordes, pulido de acero inoxidable, con marco fijo
Temperatura ambiente, cargada con aceite de silicona.
Interruptor de contacto eléctrico
Medidores de presión con salida de señal.
