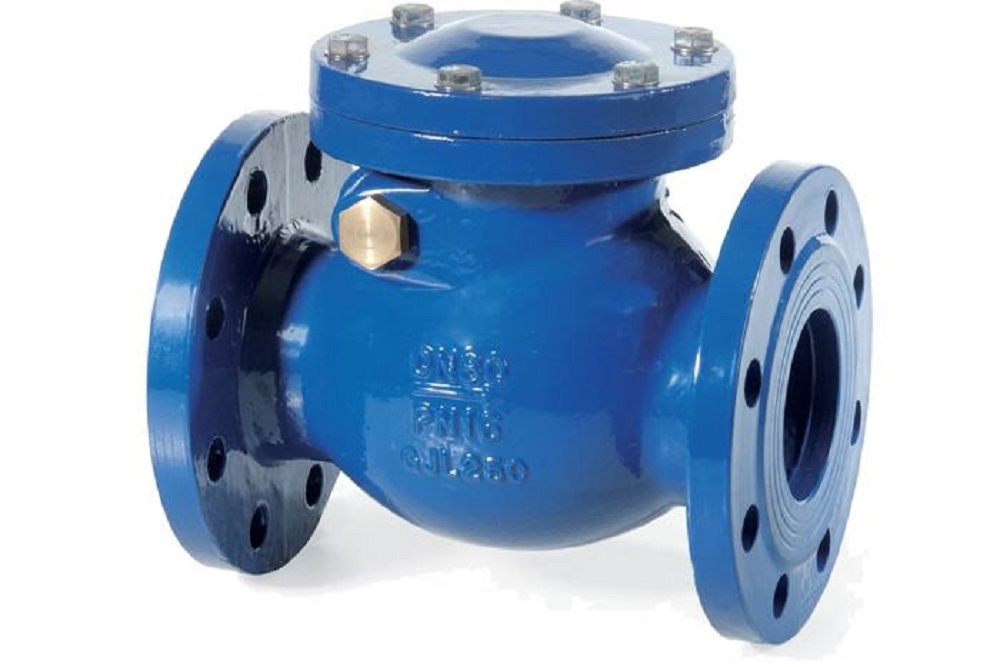

Las válvulas de comprobación de swing normalmente se recomiendan para aplicaciones de sistemas de agua y aguas residuales debido a la construcción simple, caída de baja presión a través de la válvula y capacidad de servicio de campo.
Las válvulas de comprobación oscilante están disponibles en asiento de metal a metal o asientos resistentes. Las válvulas de comprobación de swing asentadas resilientes se recomiendan generalmente para las aguas residuales o los servicios donde la suciedad u otras partículas pueden estar presentes en el fluido y se requiere un cierre positivo.
Normalmente, una operación de válvula de retención de giro depende de la gravedad (peso del disco) y el flujo inverso. El punto de pivote de la comprobación de giro está fuera de la periferia del disco y, cuanto mayor sea la velocidad de flujo y la posibilidad de la presión de la cabeza, mayor será la fuerza de cierre de la válvula. Para evitar el golpe del disco y la reducción de los choques hidráulicos, el brazo de la bisagra externa está disponible con un peso de palanca o un resorte ajustable.
Características del producto:
· Diseño ACC. a DIN EN 12334
· Conexión de la brida de doble cara ACC. a DIN EN 1092-2
· Dimensión cara a cara ACC. a DIN EN 558, serie 48 (F6)
· Metálicos o resistentes sentados con eje interior que conduce a través de la cubierta y con palanca exterior y peso.
· Rodamiento de solapa de bajo desgaste y baja resistencia.
Materiales (versión básica):
· Cuerpo, disco de solapa y cubierta de hierro fundido dúctil EN-GJS-400-15 (GGG-40)
· Eje hecho de acero inoxidable 1.4021
· Asiento en el cuerpo y en la solapa en la versión de sellado metálico hecha de latón o de acero cromio.
· Asiento en el cuerpo hecho de latón o de acero cromio y de EPDM o NBR en el disco de la solapa en la versión resistente.
· Tornillos y tuercas de acero inoxidable SS304.
· Protección contra la corrosión mediante recubrimiento de polvo epoxi unido por fusión RAL 5015 (espesor de película seca promedio 250 μm)
Las válvulas de comprobación de swing normalmente se recomiendan para aplicaciones de sistemas de agua y aguas residuales debido a la construcción simple, caída de baja presión a través de la válvula y capacidad de servicio de campo.
Las válvulas de comprobación oscilante están disponibles en asiento de metal a metal o asientos resistentes. Las válvulas de comprobación de swing asentadas resilientes se recomiendan generalmente para las aguas residuales o los servicios donde la suciedad u otras partículas pueden estar presentes en el fluido y se requiere un cierre positivo.
Normalmente, una operación de válvula de retención de giro depende de la gravedad (peso del disco) y el flujo inverso. El punto de pivote de la comprobación de giro está fuera de la periferia del disco y, cuanto mayor sea la velocidad de flujo y la posibilidad de la presión de la cabeza, mayor será la fuerza de cierre de la válvula. Para evitar el golpe del disco y la reducción de los choques hidráulicos, el brazo de la bisagra externa está disponible con un peso de palanca o un resorte ajustable.
Características del producto:
· Diseño ACC. a DIN EN 12334
· Conexión de la brida de doble cara ACC. a DIN EN 1092-2
· Dimensión cara a cara ACC. a DIN EN 558, serie 48 (F6)
· Metálicos o resistentes sentados con eje interior que conduce a través de la cubierta y con palanca exterior y peso.
· Rodamiento de solapa de bajo desgaste y baja resistencia.
Materiales (versión básica):
· Cuerpo, disco de solapa y cubierta de hierro fundido dúctil EN-GJS-400-15 (GGG-40)
· Eje hecho de acero inoxidable 1.4021
· Asiento en el cuerpo y en la solapa en la versión de sellado metálico hecha de latón o de acero cromio.
· Asiento en el cuerpo hecho de latón o de acero cromio y de EPDM o NBR en el disco de la solapa en la versión resistente.
· Tornillos y tuercas de acero inoxidable SS304.
· Protección contra la corrosión mediante recubrimiento de polvo epoxi unido por fusión RAL 5015 (espesor de película seca promedio 250 μm)
Material | A351 CF8M / CF8 / CF3, A216 WCB, A352 LCB / LCC |
Tamaño | 1/2 '' ~ 12 '' (DN15 ~ DN300) |
Certificado | API CE |
Port | Puerto lleno |
Presión laboral | 1.0 ~ 6.4MPA |
La conexión termina | brida |
Temp. | -40ºC ~ 300ºC |
Medio adecuado | Agua, vapor, aceite y algo de líquido corrosivo, etc. |
Sello | PTFE, RPTFE, PPL |
Tipo de conexión | Bw rtj rf etc. |
Inspección y Pruebas | API598; API-6D |
Material | A351 CF8M / CF8 / CF3, A216 WCB, A352 LCB / LCC |
Tamaño | 1/2 '' ~ 12 '' (DN15 ~ DN300) |
Certificado | API CE |
Port | Puerto lleno |
Presión laboral | 1.0 ~ 6.4MPA |
La conexión termina | brida |
Temp. | -40ºC ~ 300ºC |
Medio adecuado | Agua, vapor, aceite y algo de líquido corrosivo, etc. |
Sello | PTFE, RPTFE, PPL |
Tipo de conexión | Bw rtj rf etc. |
Inspección y Pruebas | API598; API-6D |
-MANUALES
Válvulas de comprobación de swing
-Ficha de datos
-MANUALES
Válvulas de comprobación de swing
-Ficha de datos
Las válvulas de comprobación de swing tienen muchos usos, desde sistemas de alcantarillado y tratamiento de aguas residuales hasta extinción de incendios, centrales eléctricas y diversos artículos para el hogar. Uno de los ejemplos más conocidos de este tipo de válvula es la válvula de retención oscilante que permite que el agua ingrese al tanque de un inodoro mientras bloquea el flujo inverso.
Una válvula de retención oscilante es un dispositivo simple diseñado para el flujo de un solo sentido de un líquido o gas. Tiene un disco que oscila en una bisagra, abriéndose para permitir que fluya fluya, luego cierre para evitar el flujo integral. Las válvulas de comprobación de swing están diseñadas en una variedad de tamaños con diferentes características para adaptarse a los tipos de aplicaciones específicos. También hay algunas ligeras variaciones en el diseño del swing que mejor se adapten a situaciones particulares.
Las válvulas de comprobación de swing tienen muchos usos, desde sistemas de alcantarillado y tratamiento de aguas residuales hasta extinción de incendios, centrales eléctricas y diversos artículos para el hogar. Uno de los ejemplos más conocidos de este tipo de válvula es la válvula de retención oscilante que permite que el agua ingrese al tanque de un inodoro mientras bloquea el flujo inverso.
Una válvula de retención oscilante es un dispositivo simple diseñado para el flujo de un solo sentido de un líquido o gas. Tiene un disco que oscila en una bisagra, abriéndose para permitir que fluya fluya, luego cierre para evitar el flujo integral. Las válvulas de comprobación de swing están diseñadas en una variedad de tamaños con diferentes características para adaptarse a los tipos de aplicaciones específicos. También hay algunas ligeras variaciones en el diseño del swing que mejor se adapten a situaciones particulares.
