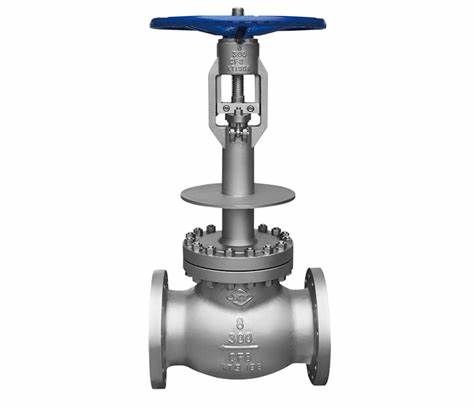

Válvula de globo criogénica

loading

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Diseño estándar BS 1873 / BS 6364
  • Tabla de presión / temperatura ASME B16.34
  • Dimensión cara a cara ASME B16.10
  • Estándar de prueba EN 12266-1 / BS 6364
  • Detalles de la brida ASME B16.5 hasta 24 \"
  • Rango de tamaño 2 \"- 16 \" (DN50 - DN400)
  • ASME CLASE 150 - 1500
  • Materiales A105 / LF2 / LF3 / F316 / F304 /
    F316L / F51 / F55 / F6A / WCB / LCB /
    LCC / CF8M / CF8 / CF3M / 4A / 6A / Inconel
Estado de Disponibilidad:
Cantidad:

Introducción a la válvula de globo criogénico

Las válvulas de globo criogénico están disponibles con una amplia gama de conexiones y combinaciones de materiales. Pueden estar equipados con funciones adicionales, como sellos de fuelle para mayores requisitos de estanqueidad, o con una función de no retorno. Con esta combinación, se puede eliminar el uso de una válvula separada. Las válvulas de globo criogénico están disponibles en tamaños de DN10 a DN200 y presiones seguras de hasta 50 bar, a temperaturas de funcionamiento de -255 ° C a + 120 ° C.

Las válvulas criogénicas están especialmente diseñadas para procesos de tratamiento de gases y almacenamiento y transporte de gases licuados, como GNL, nitrógeno líquido, oxígeno,. Etc. Estas válvulas deben ser operadas para dar tasas de fugas aseguradas. Estas válvulas que se recomiendan para usar por debajo de -50⁰C están diseñadas con un capó extendido que separa al operador y el sello de vástago de la temperatura fría. 12 \"La columna de gas es una característica estándar para estas válvulas.

Los componentes que contienen presión principal se tratan con nitrógeno líquido para estabilizar las dimensiones y eliminar la tensión causada por los cambios de microestructura de metal. Los sellos de los labios se utilizan como sellos en estas válvulas que se componen de diferentes materiales como PTFE, KEL-F, etc., y se autocromiza por un resorte interno de aleación de acero inoxidable o inconel.

Válvula de globo criogénico Característica

  • Bonnet extendido, embalaje de baja emisión.

  • Superposición Stellite en cuña y anillo de asiento

  • Sangre el agujero entre la corriente arriba y el respaldo para evitar el aumento de la presión de la cavidad corporal.

  • Evitar la estructura inestable del tallo

  • Sello suave opcional. Asiento o disco con insertos PTFE o PCTFE (globo, cheque)

  • Tipo: Globo

  • Materiales del cuerpo: acero inoxidable, acero inoxidable dual.

  • Diseño básico: API 600 (puerta), BS 1873 (globo), BS EN 1868 (Cheque), ASME B16.34

  • Longitud de la estructura: ASME B16.34

  • Conexión final: ASME B16.5, MSS SP-44, ASME B16.47, ASME B16.25, EN 1092

  • Prueba e inspección: API 598



Válvula de globo criogénicoEspecificación


Especificaciones para válvulas de globo criogénico.
Clasificación y tamaño de la presión:
150lb-300lb
DN50 a DN400
2 \"~ 16 \"
Material:
Cuerpo: LCB, CF8, CF8M
Disco: 304, 316
STEM: 304, 316
Bonnet: LCB, CF8, CF8M
Tipo Operado
Volante, engranaje de gusano
Estructura:
Tallo elevado, BB
Conexión de la brida:
ASME B16.5: EN1092 PN16, PN25, PN40
Extremo de soldadura a tope:
ASME B16.25


-MANUALES

Válvula de globo criogénico

-Ficha de datos


Válvula de globo criogénicoSolicitud

Una válvula de globo criogénico está diseñada específicamente para manejar aplicaciones que involucran temperaturas extremadamente bajas. También se utiliza donde hay alta presión y medios corrosivos. Una válvula de globo criogénico está hecha con un disco auto-alineado y un asiento integral para garantizar un cierre positivo. Esto también ayuda a extender la vida útil de la válvula de globo.
