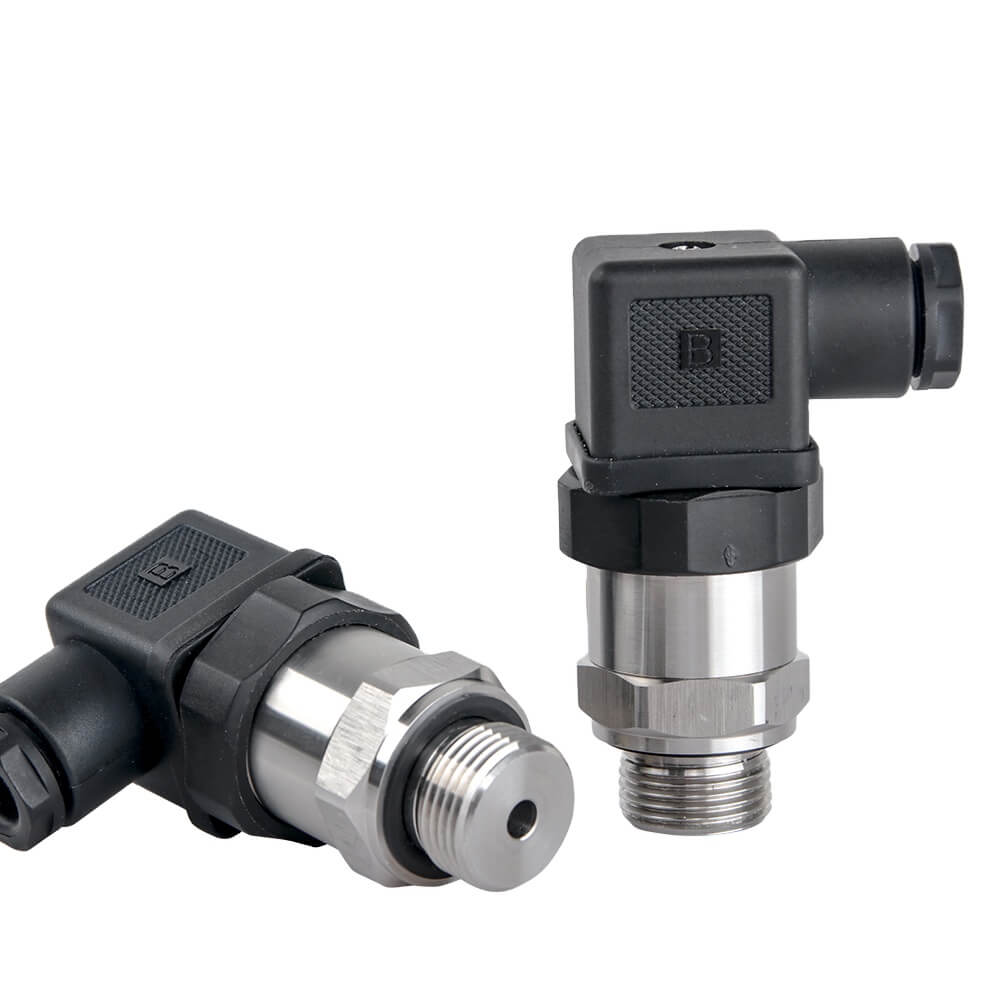

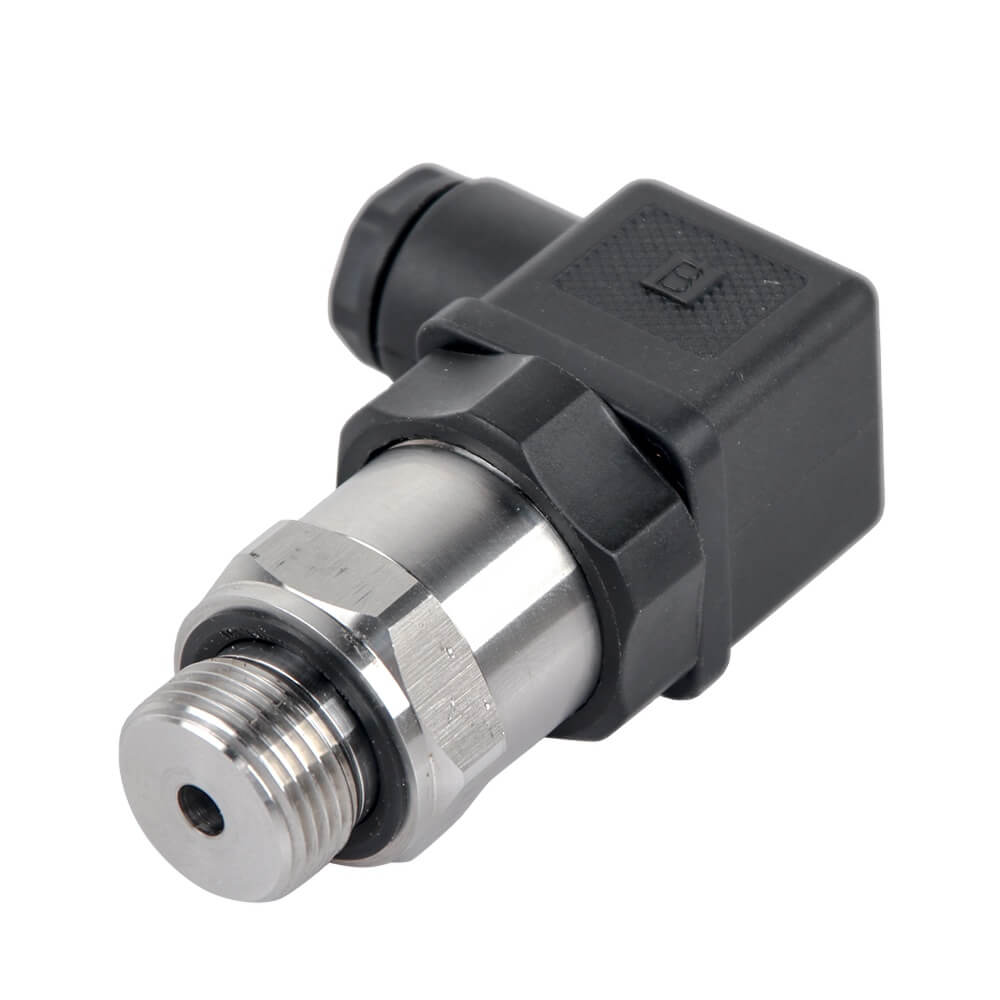

Transmisor de presión manométrica

Compartir con:
  • Salida: Salida 4 ~ 20mA, Voltaje
  • Gama de presión: ≤35bar, ≤400bar, 700bar
  • Precisión: ≤0.50% FS
  • Otras opciones: Sanitario, Pantalla, DNV
  • Tipo de presión: calibre y absoluto
  • Diámetro: φ27mm
Estado de Disponibilidad:
Cantidad:

Transmisor de presión de calibreIntroducción

Los transmisores de presión de calibre se utilizan en referencia a la presión atmosférica. Si se encuentra que la presión del medidor es mayor que la presión externa, entonces se conoce como presión positiva. Sin embargo, si la presión del medidor es menor que la presión atmosférica, entonces se conoce como presión negativa.


Los transmisores de presión de calibre cuentan con un solo puerto de presión. El transmisor puede contar con una celda de medición, diafragma de sello y líquido de llenado. La presión ambiental es la variable de entrada principal, que se transfiere al sensor de presión a través del diafragma del sello, así como el líquido de llenado. Un transmisor de presión de calibre permite que la presión del aire ambiental esté expuesta al lado negativo del diafragma. Esto permite una medición precisa en referencia a la presión ambiental.


Transmisor de presión de calibreCaracterística


Con la tecnología de sensor de presión piezoresistiva, da una excelente linealidad, repetibilidad y histéresis. Mientras que con el diseño del circuito robusto, presenta una buena resistencia de EMI, y la protección para la presión alta instantánea y la oleada interfiere de truenos, ruido y pulso afilado, etc. que lo hacen que funcione de manera confiable y estable en el entorno difícil.


• Rendimiento confiable, fácil aplicación

• Protección corta y polaridad inversa. proteccion

• Medidor de medición, absoluto y sellado. indicador

• Versión segura intrínseca, conforme a Estándar EXIA ⅱ CT6GA DE GB3836.4

• El producto EXD se ajusta a la norma GB3836.2, y el certificado EXD es aprobado.

• Producto de uso de la nave conforme a CCS Reglas de clasificación de mar. Barcos de acero (2018)

• CE, ROHS y ATEX aprobados

Especificación del transmisor de presión de calibre


El transmisor de presión de calibre (GP) compara una presión de proceso contra la presión del aire ambiental local. Los transmisores de presión de calibre tienen puertos para probar la presión del aire ambiente en tiempo real. Los transmisores de presión de indicador altamente precisos de hoy pueden verse afectados por las fluctuaciones en la presión ambiental local. Las mediciones por encima de la presión del aire ambiental se representan como un número positivo, mientras que el número negativo representa las mediciones por debajo del ambiente. La medida de la presión de medición se indica mediante la letra 'G' siguiendo la unidad de medida de la lectura (es decir, iSH₂O (G) o PSIG).




Especificación

Tipo de presión

Presión de medición / presión absoluta / presión de sellado

Fuente de alimentación

12VDC 24VDC 12-36VDC

Salida de señal

4-20mA 0-20mA 0-5V 1-5V 0-10V RS485

Cero deriva

± 0.03% fs

Precisión

± 0.5% FS ℃, 0.3% FS opcional

Sensibilidad térmica deriva

± 0.03% fs

Estabilidad a largo plazo

≤0.2% FS ℃ un año

Respuesta de frecuencia (-3db)

5khz ~ 650kh

Protección de ingreso

IP65

Conexión de presión

G1 / 4, G1 / 2,1 / 2NPT, 1 / 4NPT, M20 * 1.5ETC. (Opcional)

Medir medio

Gas, agua, aceite, etc. (área no a prueba de explosiones)

Conexiones eléctricas

Tipo de conector DIN, conector M12, Tipo de conector de cable

Respuesta de tiempo

<10ms

Peso MIN, 400G (dependiendo del modelo)

Material de la carcasa

Acero inoxidable 304/316L

Llenar líquido

Aceite de silicona
Estructura del transmisor de presión de calibre


-MANUALES

Transmisor de presión de calibre

-Ficha de datos


Transmisor de presión de calibresolicitud


El producto de la serie se aplica extensamente en las profesiones, como el control de procesos de la industria, el petróleo, la ingeniería química y la metalurgia, etc. Llevar la distancia entrega y puede adoptar el método de exportación de corriente eléctrica.

Abra el nivel del tanque, la presión de línea y la presión de la manta en un tanque.
