Operación:Lineal o rotativa
Monitor:LCD alfanumérico
Características:calibración automática y sintonización.
Viajes / Rotación:50 mm o 100o
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

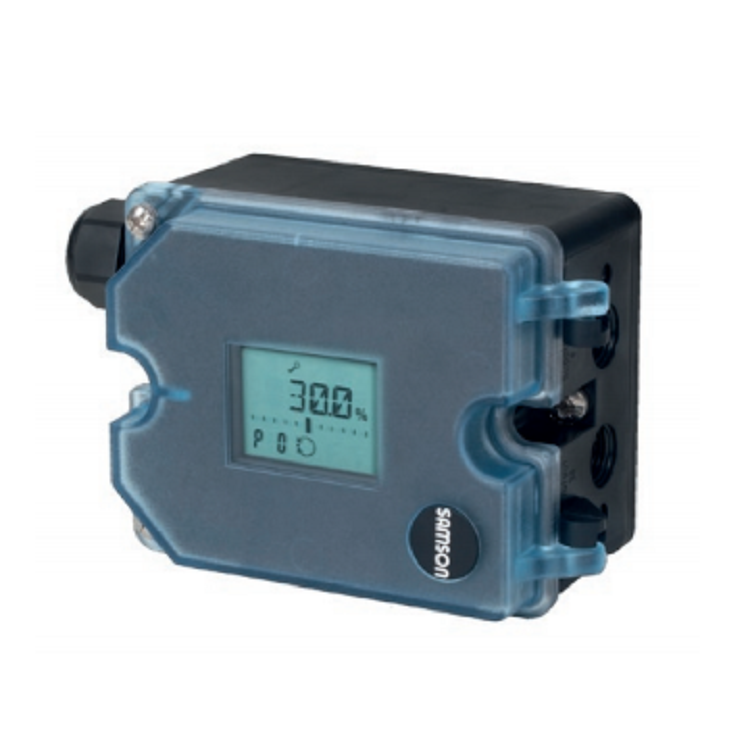

3725 El posicionador electroneumático se monta en las válvulas de control neumáticas y se usa para asignar la posición de la válvula (variable controlada X) a la señal de control (variable de referencia W). El posicionador compara la señal de control eléctrico de un sistema de control en el ángulo de viaje o de apertura de la válvula de control y emite una presión de señal (variable de salida Y) para el actuador neumático.
Operación Se ha desarrollado un concepto intuitivo fácil de usar usando tres claves capacitivas y una LCD: los usuarios seleccionan parámetros por
Tocando las teclas de flecha y confirme la configuración con la clave de confirmación. En el menú, todos los parámetros se enumeran en un nivel,
lo que significa que no hay necesidad de buscar a través de los submenús. Todas las configuraciones de parámetros se pueden leer y cambiar en el sitio. El menú está en las áreas peligrosas.
Posicionador electroneumático
Vivienda de poliftalamida.
Acoplamiento a actuadores lineales de acuerdo con IEC 60534-6 o SAMSON INTEGRAL ADJUNTO
Adjunto a actuadores rotativos según VDI / VDE 3845
Adjunto a actuadores de doble efecto con amplificador de inversión tipo 3710
Fácil operación con menú de navegación intuitiva usando tres claves capacitivas
Pantalla fácil de leer en cualquier posición de montaje gracias a la dirección de lectura giratoria
Inicio automático variable
Parámetros preestablecidos
Todos los parámetros guardados en EEPROM no volátil
La función de cierre apretada se puede activar
Monitoreo automático de cero
Sensación de posición sin contacto
No se ve afectado por los efectos ambientales y el martillo de vapor.
3725 El posicionador electroneumático se monta en las válvulas de control neumáticas y se usa para asignar la posición de la válvula (variable controlada X) a la señal de control (variable de referencia W). El posicionador compara la señal de control eléctrico de un sistema de control en el ángulo de viaje o de apertura de la válvula de control y emite una presión de señal (variable de salida Y) para el actuador neumático.
Operación Se ha desarrollado un concepto intuitivo fácil de usar usando tres claves capacitivas y una LCD: los usuarios seleccionan parámetros por
Tocando las teclas de flecha y confirme la configuración con la clave de confirmación. En el menú, todos los parámetros se enumeran en un nivel,
lo que significa que no hay necesidad de buscar a través de los submenús. Todas las configuraciones de parámetros se pueden leer y cambiar en el sitio. El menú está en las áreas peligrosas.
Posicionador electroneumático
Vivienda de poliftalamida.
Acoplamiento a actuadores lineales de acuerdo con IEC 60534-6 o SAMSON INTEGRAL ADJUNTO
Adjunto a actuadores rotativos según VDI / VDE 3845
Adjunto a actuadores de doble efecto con amplificador de inversión tipo 3710
Fácil operación con menú de navegación intuitiva usando tres claves capacitivas
Pantalla fácil de leer en cualquier posición de montaje gracias a la dirección de lectura giratoria
Inicio automático variable
Parámetros preestablecidos
Todos los parámetros guardados en EEPROM no volátil
La función de cierre apretada se puede activar
Monitoreo automático de cero
Sensación de posición sin contacto
No se ve afectado por los efectos ambientales y el martillo de vapor.
Tipo 3725 Posicionador | ||
Viajes, ajustable | fijación directa a Tipo 3277: 3.75 a 30 mm según el Anexo. IEC 60 534-6-1 (NAMUR): 3.75 a 50 mm Montaje a Type 3372 de actuador: 15/30 mm Montaje a accionamiento rotativo: 24 a 100 ° | |
variable de referencia w | alcance de la señal | 4 a 20 mA dispositivo · Dos hilos con protección de polaridad inversa |
Operación de rango dividido | 4 a 11.9 mA y 12.1 a 20 mA | |
Destrucción estática límite | ± 33 v | |
Corriente mínima | 3.8 MA | |
Impedancia de carga | Š 6 V (corresponde a 300 fi 20 mA) | |
Suministrar aire | Presión de suministro | 1.4 a 7 bar (20 a 105 psi) |
Calidad del aire ACC. a ISO 8573-1 (2001) | Max. Tamaño de partícula y densidad: Clase 4 · Contenido de aceite: Clase 3 Punto de rocío de presión: Clase 3 o al menos 10 k por debajo de la temperatura ambiente más baja que se espera | |
Presión de señal (salida) | 0 Barra hasta la capacidad de la presión de suministro · Puede limitarse a aprox. 2.4 bar por software | |
Características | 3 características para válvulas de globo · 9 características para válvulas rotativas | |
Histéresis | Š 0.3% | |
Sensibilidad | Š 0.1% | |
Tiempo de tránsito | <0.5 s No permisible para la inicialización, la adaptación utilizando la restricción de volumen | |
Dirección de acción | w / x reversible | |
Consumo de aire | Š 100 ln/ h con una presión de suministro de hasta 6 bar y una presión de señal de 0.6 bar | |
Capacidad de salida de aire | Actuador presurizado | En OP = 6 BAR: 8,5 Mn³ / h·En op = 1.4 bar: 3.0 mn³ / h·KVmax (20 ° C)= 0.09 |
Actuador ventilado | En OP = 6 BAR: 14.0 mn³ / h · en OP = 1.4 Bar: 4.5 mn³ / h · kVmax (20 ° C)= 0.15 | |
Temperatura ambiente permisible | -25 a +80 ° C Los límites en los certificados de prueba se aplican adicionalmente para dispositivos protegidos contra explosiones. | |
Influencias | Temperatura | Š 0.15% / 10 k |
Suministrar aire | Ninguno | |
Vibraciones | Š 0.25% hasta 2000 Hz y 4 g según IEC 770 | |
Compatibilidad electromagnética | Cumpliendo con los requisitos de EN 61000-6-2, EN 61000-6-3, EN 61326-1 y NAMUR Recomendación NE 21 | |
Conexiones eléctricas | Una glándula de cable M20x1.5 para terminales de sujeción de la jaula de la caja de sujeción de 6 a 12 mm para secciones transversales de alambre de 0.2 a 1,5 mm² | |
Protección contra explosiones | II 2 G EX IIC T4 | |
Grado de protección | IP 66 |
Tipo 3725 Posicionador | ||
Viajes, ajustable | fijación directa a Tipo 3277: 3.75 a 30 mm según el Anexo. IEC 60 534-6-1 (NAMUR): 3.75 a 50 mm Montaje a Type 3372 de actuador: 15/30 mm Montaje a accionamiento rotativo: 24 a 100 ° | |
variable de referencia w | alcance de la señal | 4 a 20 mA dispositivo · Dos hilos con protección de polaridad inversa |
Operación de rango dividido | 4 a 11.9 mA y 12.1 a 20 mA | |
Destrucción estática límite | ± 33 v | |
Corriente mínima | 3.8 MA | |
Impedancia de carga | Š 6 V (corresponde a 300 fi 20 mA) | |
Suministrar aire | Presión de suministro | 1.4 a 7 bar (20 a 105 psi) |
Calidad del aire ACC. a ISO 8573-1 (2001) | Max. Tamaño de partícula y densidad: Clase 4 · Contenido de aceite: Clase 3 Punto de rocío de presión: Clase 3 o al menos 10 k por debajo de la temperatura ambiente más baja que se espera | |
Presión de señal (salida) | 0 Barra hasta la capacidad de la presión de suministro · Puede limitarse a aprox. 2.4 bar por software | |
Características | 3 características para válvulas de globo · 9 características para válvulas rotativas | |
Histéresis | Š 0.3% | |
Sensibilidad | Š 0.1% | |
Tiempo de tránsito | <0.5 s No permisible para la inicialización, la adaptación utilizando la restricción de volumen | |
Dirección de acción | w / x reversible | |
Consumo de aire | Š 100 ln/ h con una presión de suministro de hasta 6 bar y una presión de señal de 0.6 bar | |
Capacidad de salida de aire | Actuador presurizado | En OP = 6 BAR: 8,5 Mn³ / h·En op = 1.4 bar: 3.0 mn³ / h·KVmax (20 ° C)= 0.09 |
Actuador ventilado | En OP = 6 BAR: 14.0 mn³ / h · en OP = 1.4 Bar: 4.5 mn³ / h · kVmax (20 ° C)= 0.15 | |
Temperatura ambiente permisible | -25 a +80 ° C Los límites en los certificados de prueba se aplican adicionalmente para dispositivos protegidos contra explosiones. | |
Influencias | Temperatura | Š 0.15% / 10 k |
Suministrar aire | Ninguno | |
Vibraciones | Š 0.25% hasta 2000 Hz y 4 g según IEC 770 | |
Compatibilidad electromagnética | Cumpliendo con los requisitos de EN 61000-6-2, EN 61000-6-3, EN 61326-1 y NAMUR Recomendación NE 21 | |
Conexiones eléctricas | Una glándula de cable M20x1.5 para terminales de sujeción de la jaula de la caja de sujeción de 6 a 12 mm para secciones transversales de alambre de 0.2 a 1,5 mm² | |
Protección contra explosiones | II 2 G EX IIC T4 | |
Grado de protección | IP 66 |
