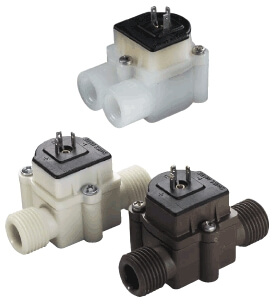

Medidores de flujo másico de turbina de impulsor

Compartir con:
  • Medios: Líquidos
  • Humed: vivienda de Arnite, Ryton o PVDF, eje de acero inoxidable o PCTFE, rotor de PVDF, junta tórica de Silcone, Viton o EPDM
  • max. Presión: hasta 20 bar.
  • max. Temperatura: hasta 100 ° C.
  • Conexión de proceso: hilo
  • Anchos nominales: 1/4 \"hasta 1/2 \"
  • Suministro: 4.5 ... 24 Vcc
  • Salida: Pulsos NPN
Estado de Disponibilidad:
Cantidad:


Impulsor Tipo de turbina Medidor de flujo masivo Introducción

Un medidor de flujo de masa de turbina impulsor utiliza dos elementos giratorios en la corriente de fluido, una turbina y un impulsor. Ambos tienen canales, o vías, que el fluido puede pasar. El impulsor se mueve a una velocidad constante, siendo accionado por motor síncrono. El motor mueve el impulsor a través de un acoplamiento magnético y imparte una velocidad angular en el fluido a medida que fluye a través del medidor. La turbina corriente abajo elimina todo el impulso angular del fluido y recibe el par proporcional al impulso angular. La turbina está restringida por un resorte que se desvía a través de un ángulo que es proporcional a los pares que se ejerce por el fluido y dando una medida de flujo de masa.

El impulsor, el medidor de flujo masivo de tipo turbina utiliza dos elementos giratorios en la corriente de fluido, un impulsor y una turbina. Ambos elementos contienen canales a través de los cuales fluye el fluido.

El impulsor se acciona a una velocidad constante por un motor síncrono a través de un acoplamiento magnético y imparte una velocidad angular al fluido a medida que fluye a través del medidor.

Estructura de medidores de flujo de masa de turbina impulsor

La turbina ubicada río abajo del impulsor elimina todo momento angular del fluido y, por lo tanto, recibe un par proporcional al impulso angular.

Esta turbina está restringida por un resorte que se desvía a través de un ángulo que es proporcional al torque ejercido sobre él por el fluido, lo que da una medida de flujo de masa.

Características del medidor de flujo masivo del tipo de turbina del impulsor


    • Versión de bajo costo

    • Temperatura: hasta + 350 ° C.

    • Acero inoxidable

    • Rodamientos de cerámica resistentes al uso.

    • Adecuado para líquidos contaminados.

    • Diseño compacto

    • Conveniente uso cómodo

Especificación del medidor de flujo masivo del tipo de turbina del impulsor

Material /

Vivienda hecha de PBT 35% GF (Arnita), PPS 40% GF (Ryton), PVDF

Posición de montaje / POS horizontales. recomendado

Tamaños de la boquilla / ver Tablas 1 y 2

Conexión de proceso / G1 / 4 \"mujer en un lado o

G1 / 4 \"Macho en ambos lados (izquierda / derecha),

o g1 / 2 \"masculino en ambos lados (para grandes

solo rangos de operación)

impulsor-turbina-flujo-metros-03Impulsor-turbina-flow-metros-04

-MANUALES

Medidor de flujo de masa tipo turbina impulsor

-Ficha de datos


Apelador Tipo de turbina Medidor de flujo masivo Aplicación

Es el dispositivo ideal especialmente para aprovechar los pequeños volúmenes de flujo de fluidos químicamente hostiles. Las combinaciones de material disponibles son Arnite, Ryton y PVDF, que se pueden implementar en muchas áreas de la industria química. Con su rango de hasta 100 ° C y 20 bar, para un detergente de plástico, los límites con respecto a la presión y la temperatura están muy extendidos y la señal de colector abierto en forma de NPN se puede evaluar por cualquier dispositivo de control común. Los hilos de conexión disponibles son G1 / 4 \"hilo hembra, así como el hilo macho G1 / 2 \", donde el usuario tiene la opción de colocar tanto la entrada como la salida del flujo en un solo lado para tener, preferiblemente, una conexión en una conexión en El lado derecho y otro en el lado izquierdo del medidor de flujo.

El rodamiento exclusivo del impulsor garantiza una larga vida útil. En cuanto a muchos otros dispositivos disponibles en el mercado, el rotor.

No se monta en ambos lados, pero prácticamente \"flota \" durante la operación sobre un pasador de cojinete de un solo lado. Por lo tanto, el diseño del dispositivo asegura la durabilidad y, en consecuencia, la máxima velocidad de rotación posible del impulsor.
