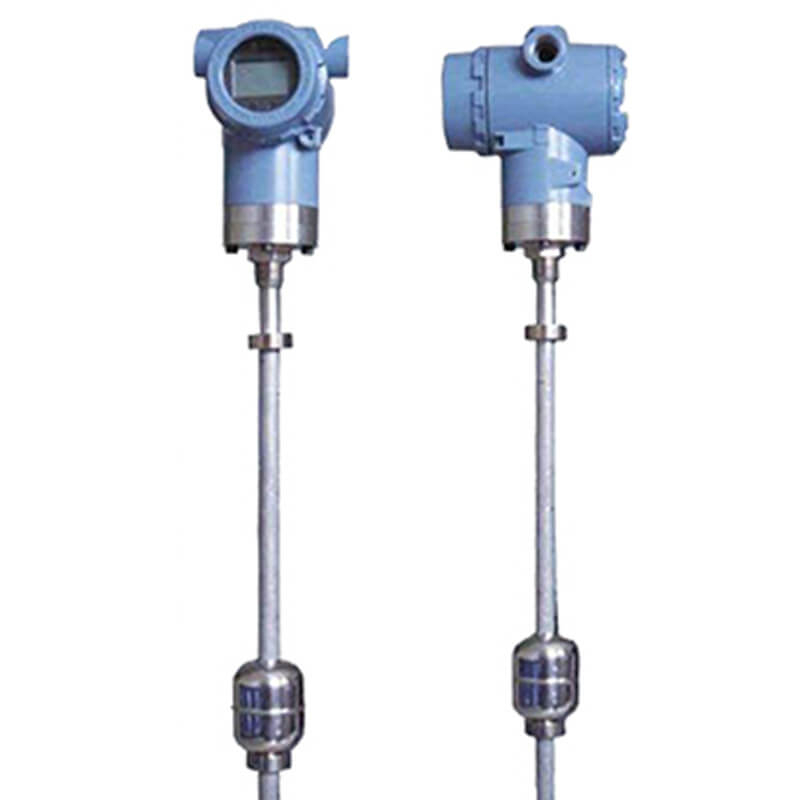

Medidor de nivel de líquido magnetoestrictivo

Compartir con:
  • No hay mantenimiento programado o recalibración.
  • Reparable de campo
  • Exactitud inherente ± 0.039 \"(± 1 mm)
  • Mesa de correa de 200 puntos
  • Temperatura API volúmenes corregidos
  • Pantalla integral
  • Entrada de datos protegida por contraseña
  • Certificado de área peligrosa
  • Intrínsecamente seguro

Estado de Disponibilidad:
Cantidad:

Introducción a los transmisores de nivel de líquido magnetostrictivos

El medidor / transmisor de nivel líquido magnetostrictivo es una nueva generación de calibre de nivel de líquido de alta precisión desarrollado por principio magnetostrictivos. Tiene las características de alta precisión, alta confiabilidad, larga vida, alta estabilidad, estructura exquisita, adaptabilidad ambiental fuerte y una instalación conveniente. En comparación con otros medidores de nivel de líquido, tiene ventajas obvias. Puede ser ampliamente utilizado en petróleo, químico, farmacéutico, alimentos y otros tanques, piscinas, tanques de monitoreo, medición y control de nivel de líquido.

Los transmisores de nivel magnetostrictivos se utilizan para la medición continua del nivel de líquido y la interfaz. La medición de nivel magnetostrictiva es actualmente la mejor tecnología de medición y control de nivel de nivel de líquido. Los transmisores de nivel magnetostrictivos de Sino-Inst pueden proporcionar dos salidas independientes: interfaz; Nivel general. Se puede aplicar cuando la diferencia en la gravedad específica cae a 0.02. Sensores de nivel magnetostrictivos comúnmente utilizados para la medición de la interfaz de agua-agua. Y otros incluyen tanques de ácidos, contenedores de propano, desalador y tanques de aguas residuales. Los transmisores de nivel magnetostrictivos se componen de tres partes: barra de sonda, unidad de circuito y flotador magnético. El tipo de cable flexible y el tipo de boya exterior se derivan del modelo básico. Y tiene una variedad de modos de comunicación 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V, HART, RS-485 y así sucesivamente.


PRINCIPIO DE FUNCIONAMIENTO

La parte estructural del sensor de nivel de líquido magnetostrictivo se compone de un tubo de acero inoxidable (una barra de medición), un alambre magnetostrictivo (cable de guía de onda), un flotador móvil (con un imán permanente dentro), y similares. Cuando el sensor está funcionando, la parte del circuito excitará una corriente pulsada en el cable de guía de onda que generará un campo electromagnético pulsado alrededor del cable de guía de onda a medida que se propaga a lo largo del cable de la guía de onda. Un flotador está dispuesto fuera de la varilla del sensor, y el flotador puede moverse hacia arriba y hacia abajo a lo largo de la varilla a medida que cambia el nivel de líquido. Hay un conjunto de anillos magnéticos permanentes dentro del flotador.
Cuando el campo magnético corriente pulsada se encuentra con el campo magnético anillo magnético generado por el flotador, el campo magnético alrededor del flotador cambia de modo que el alambre de guía de ondas fabricado de material magnetoestrictivo genera un impulso de onda de torsión en la posición donde se encuentra el flotador. Este pulso es a lo largo de una velocidad fija. El alambre de guía de ondas se transmite de nuevo y se detecta por el mecanismo de detección. Mediante la medición de la diferencia de tiempo entre la corriente del pulso y la onda de torsión, la posición del flotador, es decir, la posición de la superficie del líquido, se puede determinar con precisión.

Transmisores de nivel de líquido magnetostrictivosCaracterística

Magnetoestrictivos de nivel de líquido Transmisores se dividen en tres tipos: de tipo flexible de sonda, tipo de sonda duro, y de detección de aislamiento flotador exterior. El cuerpo reloj contiene dos partes principales: la parte electrónica y la parte de detección. Las ventajas de Magnetoestrictivos Transmisores de Nivel son:

  1. fiabilidad fuerte:
    Debido a que el indicador de nivel de líquido magnetoestrictivo adopta el principio de la guía de ondas, no hay ninguna pieza mecánica móvil. Por lo tanto, no hay ninguna fricción y sin desgaste. El convertidor completo está encerrado en un tubo de acero inoxidable y no está en contacto con el medio de medición. El sensor funciona de forma fiable y tiene una larga vida.

  2. Alta precisión:
    Debido a que el indicador de nivel de líquido magneto funciona con pulsos de guía de ondas. En el trabajo, el desplazamiento medido se determina midiendo el tiempo del impulso de inicio y el pulso final. Por lo tanto, la precisión de medición es alta y la resolución es mejor que 0,01% FS. La precisión alcanzada.

  3. Una buena seguridad:
    indicador de nivel de líquido Magnetostrictivo tiene un alto rendimiento a prueba de explosiones. Intrínsecamente seguros a prueba de explosiones y seguro de usar. Especialmente adecuado para la medición de materias primas químicas y líquidos inflamables No hay necesidad de abrir la tapa del tanque durante la medición. Evitar la unsafeness de medición manual.

  4. Fácil de instalar y mantener:
    El indicador de nivel de líquido magnetoestrictivo se instala generalmente a través de la abertura de la tubería existente en la parte superior del tanque. Es especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques de almacenamiento que se han puesto en funcionamiento. No puede afectar la producción normal durante el proceso de instalación.

  5. Facilitar la automatización del sistema:
    El instrumento secundario del indicador de nivel de líquido magnetoestrictivo adopta la señal de salida estándar. Es conveniente que el equipo para procesar la señal. Es fácil darse cuenta de la obra de red y mejorar el grado de automatización de todo el sistema de medición.


Transmisores de nivel de líquido magnetostrictivos especifículo

Distancia
Varilla dura: 150 mm ~ 7000mm, barra suave: hasta 20000mm
Producción
4 ~ 20mA; 0 ~ 5v; 0 ~ 10v; ± 5v; ± 10v; RS485
Error de linealidad
Mejor que ± 0.05% FS; Sensor con un rango de menos de 300 mm, error menos de 150 um
Repetibilidad
Mejor que ± 0. 002% fs
Material de varilla
0CR18NI9, 1cr18ni9ti o personalización específica del usuario
Material de carcasa electrónica
1cr18ni9ti
Material flotante
0cr18ni9, 316, goma
Formulario de instalación
Instalación roscada, instalación del conector, instalación del anillo de posicionamiento, instalación de suspensión o personalización especial
Protección contra explosiones
Exdiibt5, exial ibt5, exdl ict5


-MANUALES

Transmisores de nivel de líquido magnetostrictivos

-Ficha de datos


Transmisores de nivel de líquido magnetostrictivosSolicitud

  • Transmisores para la medición continua de nivel de líquidos en los indicadores de nivel de bypass

  • industrias químicas y petroquímicas, en alta mar

  • La construcción naval, la construcción de maquinaria

  • equipo de generación de energía, plantas de energía

  • Farmacéutica, alimentaria, tratamiento de aguas, industrias de la ingeniería ambientales

Industrias sirvenAplicaciones
Petróleo y gasdetección de posiciones
PetroquímicoServicio sanitario
QuímicoPosicionamiento de la válvula
Generación de energíaControl de inventario
Tratamiento de agua y aguas residuales.Proceso corrosivo
Pulpo y papelTanques subterráneos
BiotecnologíaNivel Primario / Interfaz
MarinaTemperatura y nivel del proceso.
