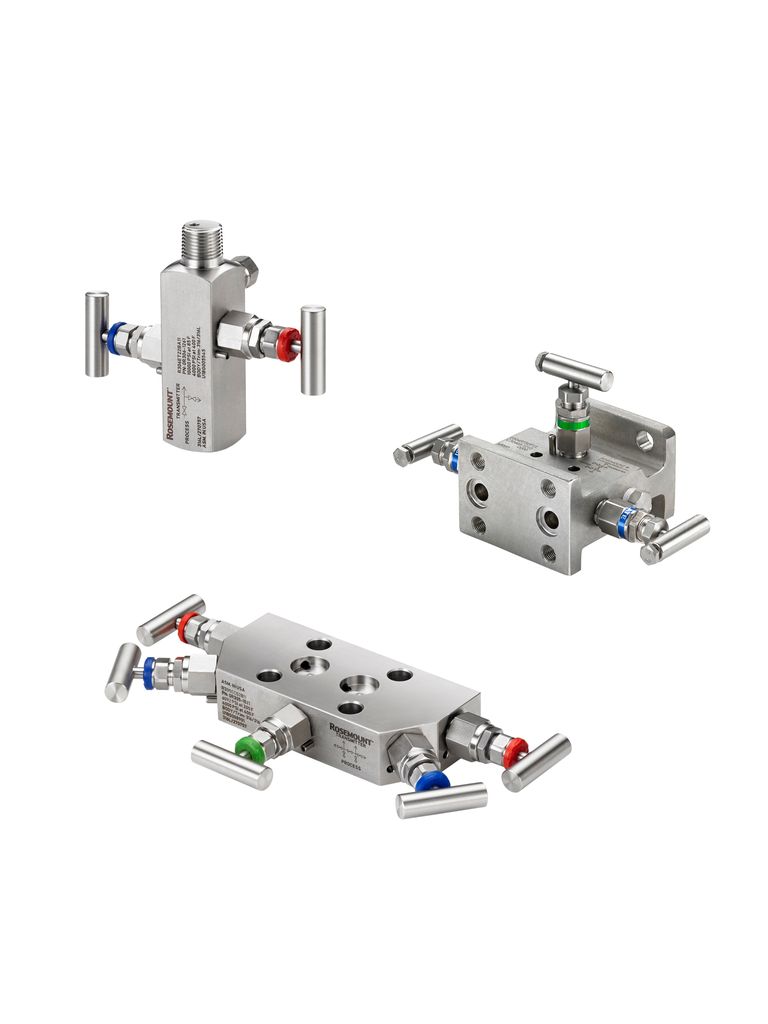

Colectores de instrumentos de 3 válvulas / 5 válvulas

loading

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Válvulas de colector - 2 vías
  • Válvulas de colector - 3 vías
  • Válvulas de colector - 5 vías
  • T &H Tipo de válvulas de manifold
Estado de Disponibilidad:
Cantidad:

Instrumental Manifold Introducción

Los colectores de instrumentos son un tipo de sistema de conexión de proceso que proporciona aislamiento, ventilación y ecualización para varios tipos de aplicaciones de medición de presión. Los colectores se usan normalmente con otra instrumentación de medición, incluidos los transmisores de presión, los medidores o cualquier otro dispositivo de detección de presión.

El colector de válvulas se utiliza para proteger el transmisor DP del rango superior. Este dispositivo aísla el transmisor de la presión de fluidos para la calibración y para fines de mantenimiento.

El colector es una combinación de válvulas en un solo cuerpo. Cada válvula tendrá los controles de anuncios de aberturas separadas.

Los colectores usan comúnmente la bola, el sangrado, la aguja y las válvulas de ventilación.

Los 3 colectores de válvulas constan de 3 válvulas con dos válvulas de bloque y una válvula de ecualización. Hay una válvula extra \"sangrado\", usada para ventilar la presión de líquido atrapada a la atmósfera.

Grabadora de gráficos operados por botones Característica

Beneficios del colector de montaje directo.

  • Instalación menos costosa

  • Mantenimiento menos costoso

  • Menos puntos de fuga

  • Sistema aún duro.

  • Válvulas integradas

En cuanto a los colectores de montaje remoto, porque están montados indirectamente en líneas en lugar de instrumentos, su mayor ventaja es que se utilizan para proteger los instrumentos de la temperatura más allá de sus límites al reducir y / o aumentar la temperatura del proceso.

Eche un vistazo a más beneficios para usar un colector de montaje remoto.

Beneficios del colector de montaje remoto

  • Instalación más fácil

  • Mantenimiento más fácil

  • Menos puntos de fuga

  • Utiliza tubería y accesorios de tubo.

  • Utiliza colectores de instrumentos estándar.

  • La tubería está montada en el transmisor.


Colector de instrumentaciónEspecificación

La siguiente información está en los diferentes tipos de construcción del colector y se parafrasala de laGuía de referencia de calificación de instrumentación y control..

Colector de válvula de 2 vías

Esta imagen muestra cómo se ve un colector de instrumentación de 2 válvulas y su mapa de flujo.

Una composición típica del colector de la válvula de 2 vías es de 1 válvula de bloques y 1 drenaje o válvula de prueba.

Para su uso en un transmisor de presión para probar la presión, el procedimiento es cerrar la válvula de bloque y abrir la válvula de drenaje. Cuando se abre la válvula de drenaje, el siguiente paso sería conectar la válvula a un generador de presión para probar la presión.

El colector de 2 válvulas también se denomina válvula de bloque y sangrado.

Colector de válvulas de 3 vías

Esta imagen muestra cómo se ven los colectores de instrumentación de 3 válvulas y su mapa de flujo.

La configuración estándar de los colectores de 3 válvulas incluye 2 válvulas de bloque y 1 válvula, llamada válvula de ecualizador, que proporciona igual presión en ambos lados.

Los transmisores de presión diferencial a menudo usan colectores de 3 vías para operar, lo que los hace la configuración del colector más utilizada. El método de un colector de 3 válvulas con un transmisor DP es cerrar la válvula de bloque y abrir la válvula de ecualizador para verificar el cero de un transmisor DP.

Colector de válvulas de 5 vías

Esta imagen muestra cómo se ven los colectores de instrumentación de 5 válvulas y sus mapas de flujo.

Los transmisores DP también usan colectores de válvulas de 5 vías. La composición de un colector de válvulas de 5 vías es similar a un colector de válvulas de 3 vías en que tiene 2 válvulas de bloque y 1 válvula de ecualizador. Las dos válvulas que lo hacen diferente son las válvulas de ventilación o prueba adicionales.

El método para la calibración de un colector de 5 válvulas es cerrar la válvula de bloque y abrir la válvula de ecualización para verificar el cero del transmisor. Después de igualar la presión, los operadores del sistema conectan la válvula de prueba del colector a un generador de presión para una calibración de 3 o 5 puntos.

Debido a su avanzada tecnología de 5 válvulas, los colectores de 5 válvulas son más populares para los transmisores de presión diferencial que los colectores de válvulas de 3 vías.


-MANUALES

Colector de instrumentación

-Ficha de datos


Colector de instrumentaciónSolicitud

Las solicitudes para los colectores de instrumentación permiten un aislamiento seguro, adecuado, ventilación y calibración de instrumentos fuera de línea, incluidos los indicadores de presión y presión diferencial, interruptores y transmisores. Las industrias servidas incluyen aceite y gas ascendente, refinación de petróleo, químicos, agua y aguas residuales y semiconductores, entre otros.
