Bomba contra incendios de turbina vertical

Compartir con:
  • Listado UL / FM aprobado / NFPA-20 de diseño
  • Para uso comercial, industrial y marino.
  • Materiales especiales para aplicaciones de agua de mar.
  • Diesel y eléctrico accionado.
Estado de Disponibilidad:
Cantidad:

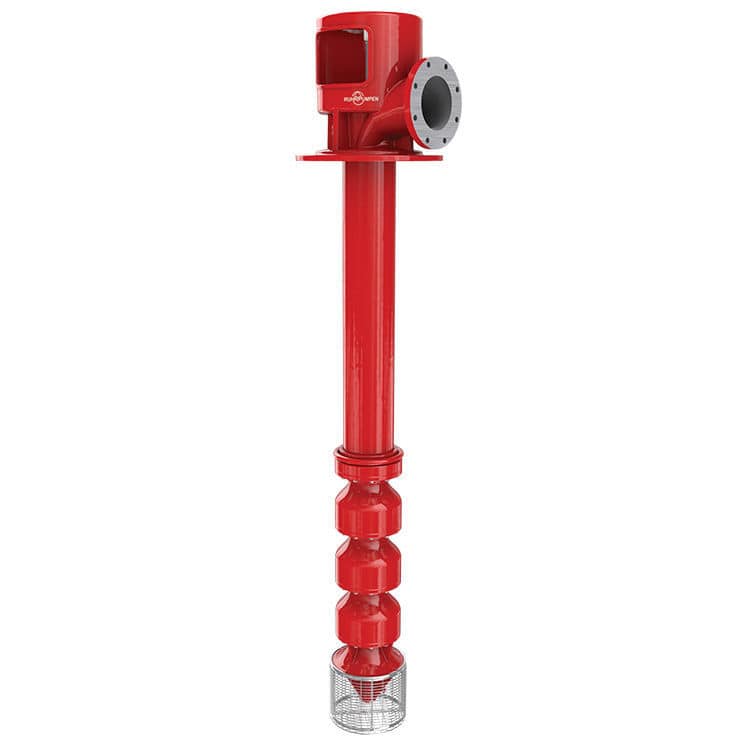

Introducción a la bomba de fuego de turbina vertical

La bomba de incendio de turbina vertical tiene impulsores sumergidos contenidos en una serie de pañales en la parte inferior de un eje vertical. El diseño es similar a las bombas utilizadas ampliamente para el servicio industrial y municipal.

Estas bombas son aprobadas por UL y FM para descargar agua de lagos, arroyos, sumideros abiertos, pozos perforados y otras fuentes de subsuelo equivalentes. Cada bomba consta de un cabezal de descarga, soporte de motor, tubo de columna, eje de línea, ensamblaje de tazón y colador de succión.

Bomba de fuego de turbina vertical Característica

  • Con el diseño y la estructura hidráulica avanzada, adoptando el proceso de Ashland para realizar una cuchilla del impulsor, adoptando el proceso de recubrimiento epoxi en la paleta del impulsor y la selección razonable de materiales para que los productos tengan un excelente rendimiento y una larga vida útil.


  • El dispositivo de arena del torbellino y la estructura similar a un laberinto hacen que la arena no pueda entrar en los rodamientos.


  • El eje del impulsor y el eje del motor adoptan el cojinete de bronce a medida que se apoya. El agotamiento radial del eje es inferior a 0.13mm, que cumple con la norma estadounidense. Estos hacen que la bomba tenga una operación suave y confiable y un bajo ruido.


  • La cabeza de descarga tiene una hermosa forma y una gran ventana. Es conveniente reparar y reemplazar la glándula.


  • Material de hierro dúctil GGG60, SS304 o SS316 para opcional.

  • Bomba aprobada por UL Listado y FM para condiciones de elevación de succión

  • Mantenimiento mínimo

  • Se puede usar donde el agua de la ciudad no está disponible y los estanques o lagos son el único suministro de agua

  • Materiales de construcción para el servicio de agua de mar están disponibles


Bomba de fuego de turbina verticalEspecificación

Rango de rendimiento

Capacidad: 40-1260m³ / h

Presión calificada: 1.5MPA

Al pasar de agua limpia o líquido físico y químico: agua neutra, pH = 6.5-8.5, contenido de iones de cloruro: = 400 mg / l, temperatura media: = 40ºC


Material de bomba de fuego de turbina vertical.

Tazón: Hierro fundido, acero inoxidable

EJE: Acero inoxidable

Impulsor: hierro fundido, bronce o acero inoxidable.

Cabeza de descarga: hierro fundido o acero al carbono.

NO.Modelo de bomba / TAMAÑO DE OUTLET / MIN SIGERGENCIAFluirCabeza
(USGPM)(psi)(metro)
1100VTP40 ~ 6
Tamaño de salida 4 \"Min Submergence
10040 ~ 27028 ~ 190
15040 ~ 26328-185
20040 ~ 25928 ~ 182
25040 ~ 25328 ~ 178
2150vtp200 ~ 17
Tamaño de salida 6 \"Min Submergence
50040 ~ 21328 ~ 150
75040 ~ 18232 ~ 24
50040 ~ 23028 ~ 162
75045 ~ 18844 ~ 32
3200VTP250 ~ 22
Tamaño de salida 8 \"Min Submergence
75055 ~ 28850.8 ~ 40
100050 ~ 26736 ~ 188
75040 ~ 26328 ~ 185
100040 ~ 24928 ~ 175
4250vtp400 ~ 28
TAMAÑO DE OUTLET 10 \"MIN SIGERGENCIA 151 CM
125041 ~ 30528 ~ 214
150040 ~ 29228 ~ 205
150058 ~ 28540 ~ 200
200063 ~ 25144 ~ 176
5250vtp550 ~ 26
TAMAÑO DE OUTLET 10 \"MIN SIGERGENCIA
171cm
200040 ~ 19428 ~ 185
200057 ~ 26640 ~ 187
250061 ~ 24543 ~ 172
6300vtp860 ~ 43
TAMAÑO DE OUTLET 12 \"MIN SIGERGENCIA
180 cm
250050 ~ 24535 ~ 172
300053 ~ 23537 ~ 165
7350vtp860 ~ 43
Tamaño de salida 12 \"Min Submergence 180cm
250074 ~ 23652 ~ 166
300069 ~ 23048.5 ~ 162
350073 ~ 22251 ~ 156
4000104 ~ 20773 ~ 145
8350vtp1250 ~ 36
Tamaño de salida 14 \"
Sumergencia mínimo 250 cm
350048 ~ 25034 ~ 176
400046 ~ 24433 ~ 172
9400vtp1250 ~ 36
Tamaño de salida 16 \"
Sumergencia mínimo 250 cm
400061 ~ 27043 ~ 190
450060 ~ 26442 ~ 186
5000253178

Normas

NFPA20, UL, FM, EN12845, CCCF
Rangos de rendimiento
Ul: P: 250-5000GPM H: 80-300PSI
FM: P: 250-5000GPM H: 80-300PSI
CCCF: P: 15-300L / S H: 0.60-2.0MPA
NFPA20: P: 250-5000GPM H: 80-300PSI


-MANUALES

Bomba de fuego de turbina vertical

-Ficha de datos


Bomba de fuego de turbina vertical

Metalolurgias disponibles para aplicaciones de agua mar / salobre y entornos hostiles:


  • Acero inoxidable

  • Dúplex y super dúplex

  • Níquel-aluminio-bronce

  • Materiales especiales disponibles bajo petición.



Aplicaciones del mercado de bomberos

  • Sistemas de rociadores

  • Sistemas de hidrantes

  • Cortinas de agua
