Estado de Disponibilidad: | |
---|---|
Cantidad: | |

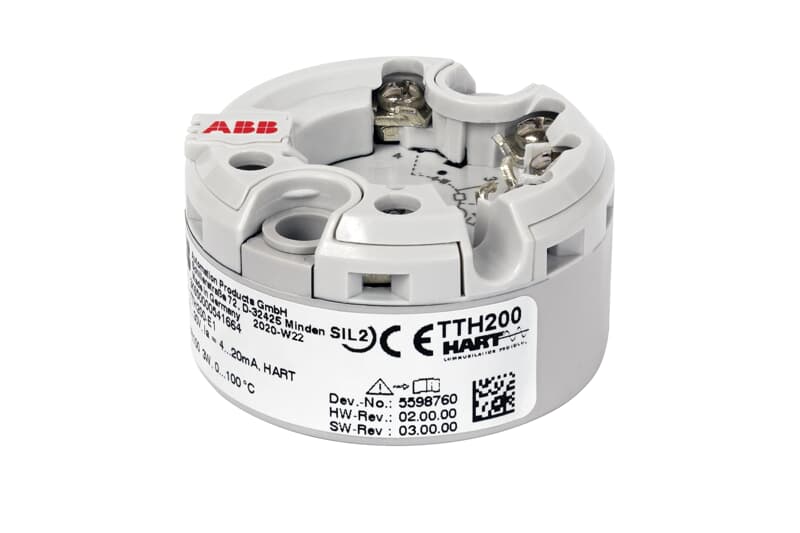

ABB TTH200 Head Mounted Transmisor de temperatura está diseñado para cabezas de sensor B de tipo estándar. Se proporciona el transmisor de temperatura para todas las aplicaciones estándar Hart en la medición de temperatura con un solo sensor. El transmisor 200 de temperatura ABB TTH puede apoyar la funcionalidad como iguales que ABB TTH 300 Transmisor de temperatura, pero la diferencia es que sin deriva del sensor y redundancia sensor de monitorización que se puede configurar a través de cualquier herramienta estándar FTD a través de EDD o FDT / DTM en DAT200 (Asset Vision Básico).
Se proporciona la TTH200 para todas las aplicaciones estándar Hart en la medición de temperatura con una entrada de sensor. El transmisor sigue las recomendaciones NAMUR tales como NE 89 y NE 107. El TTH200 apoya la misma funcionalidad que el TTH300, pero sin redundancia sensor y control de deriva del sensor. Como opción, un indicador LCD se puede conectar.
El transmisor se puede configurar con ABB-herramientas como campo Information Manager (FIM), con DAT200 (Asset Vision Basic) a través de DTM, con una computadora de mano a través de EDD, o con cualquier herramienta estándar utilizando la IED / FDT-Tecnología.
sensor de entrada universal
- RTD, termopar, Ω, mV
SIL funcional de seguridad 2 / SIL 3 según IEC 61508
Varios sensores posibilidades de errores de calibración
- un punto, de dos puntos, Callendar-van Dusen, características de estilo libre con 32 puntos de apoyo
Señal de salida
- de 4 a 20 mA, HART 5 y HART 7 (conmutable)
Precisión 0,1%, estabilidad a largo plazo 0,05% por año
seguimiento de conformidad con NE 89 Rotura de hilo / corrosión
la señalización de estado del dispositivo y categorización de diagnóstico libremente configurable con la historia de diagnóstico según NE 107
supervisor de eventos para el registro de eventos críticos
monitor de configuración para los cambios de configuración
Indicador LCD giratoria para una óptima legibilidad (opcional)
Aprobaciones para la protección contra explosiones
- ATEX, IECEx, zona 0
- FM / CSA
- EAC, EAC-Ex
- NEPSI
ABB TTH200 Head Mounted Transmisor de temperatura está diseñado para cabezas de sensor B de tipo estándar. Se proporciona el transmisor de temperatura para todas las aplicaciones estándar Hart en la medición de temperatura con un solo sensor. El transmisor 200 de temperatura ABB TTH puede apoyar la funcionalidad como iguales que ABB TTH 300 Transmisor de temperatura, pero la diferencia es que sin deriva del sensor y redundancia sensor de monitorización que se puede configurar a través de cualquier herramienta estándar FTD a través de EDD o FDT / DTM en DAT200 (Asset Vision Básico).
Se proporciona la TTH200 para todas las aplicaciones estándar Hart en la medición de temperatura con una entrada de sensor. El transmisor sigue las recomendaciones NAMUR tales como NE 89 y NE 107. El TTH200 apoya la misma funcionalidad que el TTH300, pero sin redundancia sensor y control de deriva del sensor. Como opción, un indicador LCD se puede conectar.
El transmisor se puede configurar con ABB-herramientas como campo Information Manager (FIM), con DAT200 (Asset Vision Basic) a través de DTM, con una computadora de mano a través de EDD, o con cualquier herramienta estándar utilizando la IED / FDT-Tecnología.
sensor de entrada universal
- RTD, termopar, Ω, mV
SIL funcional de seguridad 2 / SIL 3 según IEC 61508
Varios sensores posibilidades de errores de calibración
- un punto, de dos puntos, Callendar-van Dusen, características de estilo libre con 32 puntos de apoyo
Señal de salida
- de 4 a 20 mA, HART 5 y HART 7 (conmutable)
Precisión 0,1%, estabilidad a largo plazo 0,05% por año
seguimiento de conformidad con NE 89 Rotura de hilo / corrosión
la señalización de estado del dispositivo y categorización de diagnóstico libremente configurable con la historia de diagnóstico según NE 107
supervisor de eventos para el registro de eventos críticos
monitor de configuración para los cambios de configuración
Indicador LCD giratoria para una óptima legibilidad (opcional)
Aprobaciones para la protección contra explosiones
- ATEX, IECEx, zona 0
- FM / CSA
- EAC, EAC-Ex
- NEPSI
N º de Modelo | Tth 200 |
---|---|
Producción | Estándar: 4 a 20 mA; Configurable: 20 a 4 mA |
Conexión de cable | Resistencia máxima de línea del sensor (RW) para cada línea: 1.5 kΩ, total: 3 kΩ |
Temperatura de almacenamiento | -50 a 85 ° C |
Conexión eléctrica | Terminales de conexión eléctrica (tornillos cautivos) incl. Etiquetas de soldadura |
Aporte | Resistencia RTD PT-100, Termólojos B, E, J, K, N, R, S, T, Voltajes, Voltajes MV |
Voltaje | -125 a 125 mV; -125 a 1100 mV |
Temperatura ambiente | Estándar: -40 a 85 ° C; Opcional: -50 a 85 ° C |
Interfaz eléctrica | 3.5 kV DC (aprox. 2.5 kV AC) 60 S, entrada a la salida |
Resistencia de vibracion | 10 a 2,000 Hz a 5G en ACC. con IEC 60068-2-6, durante la operación y el transporte |
Resistencia a la entrada | > 10 MΩ |
Monitor | Suministro estándar sin pantalla |
Tiempo de calentamiento | 5 minutos |
Fuente de alimentación | 11 a 42 VCC |
Alojamiento | Policarbonato |
Comunicación | El protocolo HART |
Calibración | Proporcionado alongwith y validez de 1 año, equivalentes a normas nacionales. |
Peso | 50 gramos |
N º de Modelo | Tth 200 |
---|---|
Producción | Estándar: 4 a 20 mA; Configurable: 20 a 4 mA |
Conexión de cable | Resistencia máxima de línea del sensor (RW) para cada línea: 1.5 kΩ, total: 3 kΩ |
Temperatura de almacenamiento | -50 a 85 ° C |
Conexión eléctrica | Terminales de conexión eléctrica (tornillos cautivos) incl. Etiquetas de soldadura |
Aporte | Resistencia RTD PT-100, Termólojos B, E, J, K, N, R, S, T, Voltajes, Voltajes MV |
Voltaje | -125 a 125 mV; -125 a 1100 mV |
Temperatura ambiente | Estándar: -40 a 85 ° C; Opcional: -50 a 85 ° C |
Interfaz eléctrica | 3.5 kV DC (aprox. 2.5 kV AC) 60 S, entrada a la salida |
Resistencia de vibracion | 10 a 2,000 Hz a 5G en ACC. con IEC 60068-2-6, durante la operación y el transporte |
Resistencia a la entrada | > 10 MΩ |
Monitor | Suministro estándar sin pantalla |
Tiempo de calentamiento | 5 minutos |
Fuente de alimentación | 11 a 42 VCC |
Alojamiento | Policarbonato |
Comunicación | El protocolo HART |
Calibración | Proporcionado alongwith y validez de 1 año, equivalentes a normas nacionales. |
Peso | 50 gramos |
