Estado de Disponibilidad: | |
---|---|
Cantidad: | |

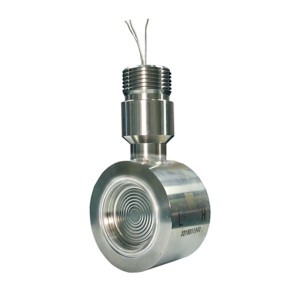

Los sensores de presión capacitivos miden los cambios en la capacitancia eléctrica causada por el movimiento de un diafragma. Un condensador consiste en dos placas de conducción paralelas separadas por una pequeña brecha. Una de las placas actúa como diafragma que se desplaza por la presión, cambiando la capacitancia del circuito.
Toda la estructura soldada, adecuada para medir muchos tipos de medios;
Material de diafragma aislado: 316L, Hustelloy-C, Monel, Tantalum;
Rangos de medición: 100 -0kpa-1.6kpa ... 40MPA;
Presión del sistema hasta 312 bar para aplicaciones diferenciales;
Presión de presión de presión presión presión absoluta, presión diferencial micro y presión diferencial;
Los sensores de presión capacitivos miden los cambios en la capacitancia eléctrica causada por el movimiento de un diafragma. Un condensador consiste en dos placas de conducción paralelas separadas por una pequeña brecha. Una de las placas actúa como diafragma que se desplaza por la presión, cambiando la capacitancia del circuito.
Toda la estructura soldada, adecuada para medir muchos tipos de medios;
Material de diafragma aislado: 316L, Hustelloy-C, Monel, Tantalum;
Rangos de medición: 100 -0kpa-1.6kpa ... 40MPA;
Presión del sistema hasta 312 bar para aplicaciones diferenciales;
Presión de presión de presión presión presión absoluta, presión diferencial micro y presión diferencial;
medio de presión | Gas o líquidos compatibles con316L, Hastelloy C, Tantalum o Monel |
rangos de presión | -100 ... 0kpa ~ 1.6kpa ... 40000kpa |
tipo de presión | Calibre (G), Absoluto (a), Diferencial (D) |
presión del sistema | 10 MPA para la presión diferencial, 4MPA para la presión diferencial micro 32 MPA para una presión diferencial de presión alta alta, |
señal de salida | Señal capacitiva o 4 ~ 20mA |
precisión | ± 0.2% FS (estándar), 0.5% FS |
estabilidad a largo plazo | <0.2% FS / AÑO |
Efecto de presión del sistema en cero | 0.5% FS |
Rango de temperatura de funcionamiento | -40 ~ + 100 ℃ |
Rango de temperatura de almacenamiento | -40 ~ + 120 ℃ |
Coeficiente de temperatura de cero | 0.25% FS / 55 ℃ |
Coeficiente de temperatura del lapso | 0.5% FS / 55 ℃ |
resistencia de aislamiento | 500mΩ @ 100VDC |
Material de diafragma | 316L, opción: Hastelloy-C, Tantalum o Monel |
interfaz eléctrica | 5 cables de PVC de colores de señal capacitiva diferencial y señal de temperatura 2 cables aislados de PVC coloreados de 4 ~ 20 mA LOOP |
aceite lleno | aceite de silicona |
medio de presión | Gas o líquidos compatibles con316L, Hastelloy C, Tantalum o Monel |
rangos de presión | -100 ... 0kpa ~ 1.6kpa ... 40000kpa |
tipo de presión | Calibre (G), Absoluto (a), Diferencial (D) |
presión del sistema | 10 MPA para la presión diferencial, 4MPA para la presión diferencial micro 32 MPA para una presión diferencial de presión alta alta, |
señal de salida | Señal capacitiva o 4 ~ 20mA |
precisión | ± 0.2% FS (estándar), 0.5% FS |
estabilidad a largo plazo | <0.2% FS / AÑO |
Efecto de presión del sistema en cero | 0.5% FS |
Rango de temperatura de funcionamiento | -40 ~ + 100 ℃ |
Rango de temperatura de almacenamiento | -40 ~ + 120 ℃ |
Coeficiente de temperatura de cero | 0.25% FS / 55 ℃ |
Coeficiente de temperatura del lapso | 0.5% FS / 55 ℃ |
resistencia de aislamiento | 500mΩ @ 100VDC |
Material de diafragma | 316L, opción: Hastelloy-C, Tantalum o Monel |
interfaz eléctrica | 5 cables de PVC de colores de señal capacitiva diferencial y señal de temperatura 2 cables aislados de PVC coloreados de 4 ~ 20 mA LOOP |
aceite lleno | aceite de silicona |
-MANUALES
Sensor de presión de capacitancia
-Ficha de datos
-MANUALES
Sensor de presión de capacitancia
-Ficha de datos
- Maquinaria de Ingeniería
- Control de presión y monitor.
- Sistema de tratamiento de agua
- Hidráulico y neumático.
- HANVC y CONTROL DE BAS
- Bomba, equipo de fitness, electrodomésticos.
- Automatización industrial
- Sistemas de control de fluidos e instrumentación.
- Maquinaria de Ingeniería
- Control de presión y monitor.
- Sistema de tratamiento de agua
- Hidráulico y neumático.
- HANVC y CONTROL DE BAS
- Bomba, equipo de fitness, electrodomésticos.
- Automatización industrial
- Sistemas de control de fluidos e instrumentación.
